Ogrzewanie podłogowe: rozstaw rur, długości pętli i błędy, które psują komfort

Jakie efekty daje dobrze zaprojektowane ogrzewanie podłogowe

Przy dobrze zaprojektowanym ogrzewaniu podłogowym rozstaw rur i długości pętli są dobrane tak, aby system pracował stabilnie, przewidywalnie i bez konieczności ciągłego „kręcenia” przy rozdzielaczu czy sterownikach. W praktyce oznacza to, że użytkownik po pierwszym sezonie grzewczym niemal nie interesuje się instalacją – po prostu działa.

Najczęściej kłopoty zaczynają się tam, gdzie ktoś uznał, że można „na oko” dobrać rozstaw rur, „wydłużyć trochę pętlę, bo szkoda rozdzielacza” albo zignorować różnice pomiędzy poszczególnymi pomieszczeniami. Tych błędów później praktycznie nie da się naprawić bez kucia podłogi, dlatego etap projektu i przemyślenia rozstawów ma kluczowe znaczenie.

Równomierna temperatura w pomieszczeniu a rozstaw rur

Równomierna temperatura powietrza i podłogi to pierwsze, co odczuwa użytkownik. Jeżeli rozstaw rur ogrzewania podłogowego jest dobrany właściwie, to:

• nie ma wyraźnie chłodnych pasów przy ścianach zewnętrznych i dużych oknach,
• nie czuć „smużek” ciepła w miejscu przebiegu rury i chłodniejszych pasów między nimi,
• temperatura podłogi jest zbliżona w całym pomieszczeniu, z wyjątkiem stref świadomie przewymiarowanych (np. przy oknach).

Przy zbyt dużym rozstawie (np. 20–25 cm w salonie z dużym przeszkleniem) można liczyć na dogrzanie powietrza, ale komfort „pod stopą” będzie przeciętny. Strefy nad rurą będą wyraźnie cieplejsze, a między rurami można odczuwać chłód, zwłaszcza przy niższych temperaturach zasilania typowych dla pompy ciepła.

Zbyt mały rozstaw (np. wszędzie 10 cm, niezależnie od strat ciepła) teoretycznie zwiększa moc z metra kwadratowego, ale nie zawsze można ją w pełni wykorzystać. Ograniczeniem staje się dopuszczalna temperatura podłogi i parametry źródła ciepła. W efekcie różnica w komforcie bywa niewielka, a koszty materiału i prac rosną.

Komfort cieplny: „ciepła podłoga” kontra obliczenia

W praktyce często spotyka się rozczarowanie: ktoś zainwestował w podłogówkę, liczył na wyraźnie ciepłą posadzkę, a dostaje podłogę tylko lekko letnią. Najczęściej dzieje się tak w nowych, dobrze ocieplonych domach, gdzie zapotrzebowanie na moc jest niskie, a powierzchnia grzewcza duża. Aby zapewnić odpowiednią temperaturę w pomieszczeniu, wystarcza wtedy bardzo niska temperatura podłogi – czasem zaledwie o 2–3°C wyższa niż temperatura powietrza.

Sytuację komplikuje brak zrozumienia, że podłogówka jest niskotemperaturowym systemem grzewczym. Przy współpracy z pompą ciepła zasilanie często nie przekracza 30–35°C. Podłoga nie parzy, ale za to rachunki są niższe, a komfort powietrzny wysoki. Problem pojawia się, gdy na etapie projektu zlekceważono rzeczywiste straty ciepła i w pomieszczeniu jest po prostu za mało rur (zbyt duży rozstaw), żeby przy rozsądnej temperaturze zasilania dostarczyć wymaganą moc.

Typowy scenariusz: w salonie z dużymi przeszkleniami ktoś zastosował rozstaw rur 20 cm „bo w całym domu tak jest”. W mroźne dni trzeba podnieść temperaturę zasilania do poziomu, przy którym łazienki robią się zbyt gorące, a pompa ciepła traci efektywność. W takiej sytuacji winny nie jest system jako taki, lecz błędne decyzje na etapie rozstawu rur i długości pętli.

Bezgłośna, bezobsługowa praca jako standard

Dobrze dobrane długości pętli i przekroje rur przekładają się na umiarkowane opory przepływu. Pompa obiegowa może pracować na niskich biegach, a woda płynie spokojnie, bez gwizdów i szumów. Gdy pętle są przesadnie długie, aby „zaoszczędzić” na liczbie obwodów i rozdzielaczy, opory rosną, pompa musi pracować intensywniej, pojawia się hałas i problemy z równoważeniem przepływów.

W praktyce oznacza to, że:

• pętle powinny być zbliżone długością w obrębie jednego rozdzielacza,
• maksymalne długości nie są „wymyślone” przez producentów, lecz wynikają z hydrauliki,
• sterowanie strefowe ma sens tylko wtedy, gdy przepływy da się w ogóle okiełznać.

Jeżeli rozstaw rur i długości pętli zostały dobrane bez zrozumienia tych zależności, późniejsze dławienie zaworów, zmiany krzywej grzewczej i korekty sterowników działają jedynie połowicznie. Przy skrajnie przewymiarowanych pętlach komfort akustyczny i cieplny trudno poprawić bez poważnych przeróbek.

Dopasowanie systemu do typu budynku

Projekt ogrzewania podłogowego zawsze powinien wynikać z charakteru budynku i jego izolacyjności. W nowym, dobrze ocieplonym domu można stosować większe rozstawy w pokojach (15–20 cm) i skupić się na strefach brzegowych. W domu modernizowanym, z przeciętną izolacją ścian i starej generacji oknami, typowy rozstaw rur może wymagać zagęszczenia w wielu pomieszczeniach, aby przy akceptowalnej temperaturze podłogi uzyskać wystarczającą moc.

Inaczej wygląda również integracja z różnymi źródłami ciepła:

• pompa ciepła – potrzebuje możliwie niskiej temperatury zasilania; rozstaw rur musi pozwalać na oddanie odpowiedniej mocy przy 30–35°C,
• kocioł kondensacyjny gazowy – najlepiej pracuje na niskich parametrach (40–45°C); zbyt rzadki rozstaw zmusza do podnoszenia temperatury i psuje kondensację,
• kocioł stałopalny – zwykle generuje wyższą temperaturę; tu kluczowe jest zabezpieczenie przed przegrzewaniem podłogi i odpowiednia automatyka mieszająca.

Im lepiej rozstaw rur jest przyklejony do realnych strat ciepła, tym łatwiej „dogadać” się z różnymi źródłami i uniknąć skrajnych ustawień, które psują sprawność całego układu.

Rezerwa mocy – niewidzialny bufor bezpieczeństwa

Instalacja ogrzewania podłogowego projektowana „na styk” może sprawiać problemy w chłodniejszych rejonach kraju lub w okresach długotrwałych, suchych mrozów. Pewien margines mocy schowany w gęstszych rozstawach stref brzegowych i kluczowych pomieszczeń pozwala w takich okresach:

• nie podnosić drastycznie temperatury zasilania,
• utrzymać komfort cieplny bez dogrzewania grzejnikami ściennymi lub farelkami,
• nieco szybciej dogrzać wychłodzoną podłogę po dłuższej przerwie w grzaniu.

Nie chodzi o przewymiarowanie wszystkiego, lecz o rozsądne „podlanie” tych stref, które są najbardziej narażone na straty – przy oknach, w łazienkach, w narożnych pokojach na parterze. Taką rezerwę dużo łatwiej wprowadzić na etapie projektu rozstawu rur i pętli, niż później szukać sposobów ratowania komfortu wyłącznie regulacją automatyki.

Podstawy techniczne: jak działa wodne ogrzewanie podłogowe

Bez zrozumienia przepływów, oporów i roli warstw podłogi trudno świadomie rozmawiać o rozstawie rur i długości pętli. Nawet prosty schemat inwestorski również powinien uwzględniać kilka kluczowych zależności, które decydują o późniejszym komforcie.

Temperatura zasilania i podłoga jako niskotemperaturowy grzejnik

Wodne ogrzewanie podłogowe to nic innego jak rozległy, niskotemperaturowy grzejnik rozmieszczony w posadzce. Zamiast kilku małych, bardzo gorących grzejników na ścianach, mamy jedną dużą powierzchnię o stosunkowo niskiej temperaturze. To, czy system „da radę”, zależy od trzech podstawowych parametrów:

• temperatury zasilania wody grzewczej,
• powierzchni czynnej podłogi (naprawdę ogrzewanej, bez miejsc pod stałą zabudową),
• zagęszczenia rur (rozstawu) i średnicy rur (zależnej od oporów przepływu).

Typowe temperatury zasilania w ogrzewaniu podłogowym mieszczą się zwykle w przedziale 28–40°C, zależnie od źródła ciepła i izolacyjności budynku. Podłoga najczęściej ma wtedy temperaturę powierzchniową 24–29°C. W dobrze ocieplonych budynkach przy umiarkowanych zimach temperatura podłogi jest tylko lekko wyższa niż powietrza i odczuwalnie „chłodniejsza” niż w starych domach z małą izolacją, ale bilans cieplny jest korzystniejszy.

Jeżeli projekt zakłada zbyt duży rozstaw rur przy jednoczesnym niskim parametrze zasilania (np. z pompy ciepła), może się okazać, że podłoga nie jest w stanie oddać wymaganej mocy. Podnoszenie temperatury zasilania poprawi sytuację tylko częściowo, bo ograniczeniem jest również maksymalna dopuszczalna temperatura powierzchni podłogi (szczególnie przy podłogach drewnianych).

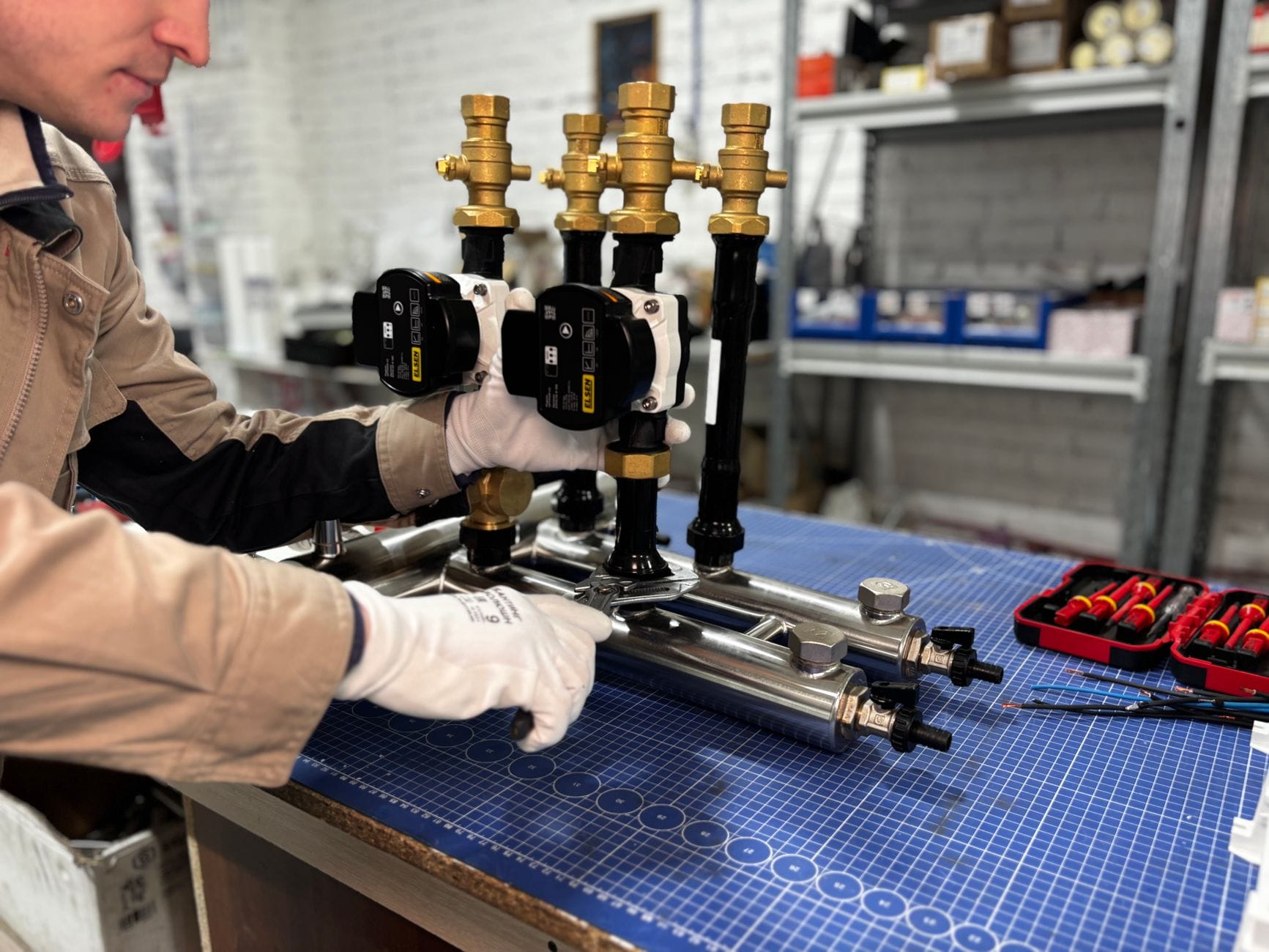

Obieg wody: źródło ciepła – rozdzielacz – pętle – powrót

Hydraulika ogrzewania podłogowego sprowadza się do zamkniętego obiegu. Źródło ciepła (pompa ciepła, kocioł gazowy, kocioł stałopalny z układem mieszającym) podgrzewa wodę, która jest tłoczona przez pompę obiegową do rozdzielaczy. Z rozdzielacza woda rozchodzi się do poszczególnych pętli, ogrzewa podłogę i wraca do rozdzielacza powrotnego, a następnie do źródła ciepła.

Na każdych elementach po drodze występują opory przepływu. Ich suma decyduje o tym, czy pompa obiegowa będzie w stanie zapewnić wymagane przepływy w każdej pętli. Im dłuższa pętla i mniejsza średnica rury, tym większe straty ciśnienia, a więc większe wymagania wobec pompy. To właśnie z tego powodu producenci i projektanci podają maksymalne długości pętli dla rur 16, 17 czy 20 mm.

Metody „oszczędnościowe”, polegające na wykorzystaniu jednej bardzo długiej pętli tam, gdzie powinny być dwie krótsze, powodują nie tylko problem z dogrzaniem końcowego odcinka, ale również wprowadzają dyskomfort akustyczny. Zagotowana pompa obiegowa próbująca przepchnąć wodę przez za długą pętlę staje się źródłem szumów, a ustawienie rozsądnej krzywej grzewczej podłogówki jest wtedy bardzo utrudnione.

Współpraca z różnymi źródłami ciepła

Rodzaj źródła ciepła wpływa na sposób projektowania rozstawu rur i długości pętli. Co do zasady, im niższą temperaturę zasilania „lubi” źródło, tym bardziej system podłogowy powinien być zaprojektowany jako rozległy i stosunkowo gęsty.

Pompa ciepła i ogrzewanie podłogowe

Pompa ciepła osiąga najwyższą efektywność przy niskich temperaturach zasilania, zwykle 28–35°C. Aby przy takich parametrach dostarczyć odpowiednią moc grzewczą, rozstaw rur musi być dostosowany do realnych strat ciepła. Zbyt duże rozstawy w kluczowych pomieszczeniach skutkują koniecznością podniesienia temperatury zasilania, co obniża współczynnik COP pompy, a więc podnosi koszty ogrzewania.

Dla układu z pompą ciepła szczególnie groźne jest łączenie bardzo dużych rozstawów rur (np. 20–25 cm w większości pomieszczeń) z grubymi okładzinami podłogowymi o dużej oporności cieplnej (panele na grubym podkładzie, wykładziny). Wtedy nawet przy poprawnej długości pętli system staje się „leniwy”, mało reaktywny, a utrzymanie komfortu wymaga wysokiej temperatury zasilania.

Kocioł kondensacyjny i podłogówka

Kocioł kondensacyjny gazowy również najlepiej funkcjonuje na stosunkowo niskich parametrach, choć wyższych niż pompa ciepła. Typowe temperatury zasilania oscylują wokół 35–45°C. Z technicznego punktu widzenia kocioł gazowy jest bardziej tolerancyjny na błędy w rozstawie i długości pętli niż pompa ciepła, ponieważ może bez większej straty sprawności pracować na wyższych temperaturach.

Jeżeli jednak celem jest realna kondensacja i niskie rachunki, projekt ogrzewania podłogowego powinien być równie dokładny. Zbyt rzadki rozstaw rur wymusi podniesienie temperatury zasilania ponad strefę opłacalnej kondensacji. Efekt: instalacja „działa”, dom jest ciepły, ale zużycie gazu jest wyższe niż mogłoby być przy lepiej zaprojektowanej podłogówce.

Kocioł stałopalny i mieszanie na podłogówkę

W przypadku kotłów stałopalnych najważniejsze jest rozdzielenie obiegu wysokotemperaturowego (np. 60–70°C) od niskotemperaturowego zasilającego podłogówkę. Stosuje się tu zwykle układy mieszające z zaworem trójdrogowym lub moduły mieszające przy rozdzielaczu. Nawet wtedy rozstaw rur i długości pętli muszą być dobrane tak, by przy temperaturze mieszanki dostarczanej do podłogi (na ogół 30–40°C) system oddawał wymaganą moc.

Próba „ratowania” źle zaprojektowanego rozstawu rur przez ciągłe zwiększanie temperatury zasilania z kotła stałopalnego prowadzi nie tylko do przegrzewania podłogi i pogorszenia komfortu, ale także do problemów z trwałością materiałów oraz niekorzystnego reżimu pracy kotła.

Rozstaw rur – co naprawdę oznaczają „10 cm”, „15 cm”, „20 cm”

Oznaczenia rozstawu rur odnoszą się do odległości osi rur od siebie, a nie odległości „od krawędzi do krawędzi”. Przy rurze 16 mm rozstaw 10 cm oznacza, że od środka jednej rury do środka drugiej jest 10 cm. Faktyczna „martwa” przestrzeń betonu między rurami jest więc mniejsza. To ma znaczenie przy szacowaniu możliwości mocy cieplnej i równomierności temperatury powierzchni.

Typowe rozstawy i ich przeznaczenie

W projektach najczęściej pojawiają się trzy wartości:

• rozstaw 10 cm – strefy o bardzo dużych stratach lub wymagające szybkiej reakcji (łazienki, przy dużych przeszkleniach, wiatrołapy),
• rozstaw 15 cm – standard dla większości pomieszczeń mieszkalnych w dobrze ocieplonym domu,
• rozstaw 20 cm – pomieszczenia o mniejszym zapotrzebowaniu na ciepło (sypialnie, garderoby, pomieszczenia techniczne) lub budynki o bardzo dobrej izolacyjności, przy zastrzeżeniu odpowiedniej temperatury zasilania.

Te liczby nie są „magicznymi” ustawieniami fabrycznymi, lecz konsekwencją obliczeń strat ciepła. Projektant zaczyna od tego, ile watów na metr kwadratowy trzeba dostarczyć do danego pomieszczenia. Potem dobiera rozstaw tak, by podłoga była w stanie tę moc oddać przy założonej temperaturze zasilania i dopuszczalnej temperaturze powierzchni.

Gęsty rozstaw a komfort odczuwalny

Rozstaw rur decyduje nie tylko o maksymalnej mocy, ale także o tym, jak „równa” będzie podłoga pod względem temperatury. Przy zbyt rzadkim rozstawie pojawia się efekt „pasków ciepła i chłodu” – zwłaszcza przy zimnych okładzinach, takich jak gres wielkoformatowy. Stopa „czuje” różnicę, nawet jeżeli średnia temperatura pomieszczenia jest poprawna.

Gęstszy rozstaw (10–12,5 cm) powoduje, że strefy oddziaływania cieplnego rur na siebie nachodzą, a różnice temperatur w powierzchni posadzki wyrównują się. W łazienkach i strefach przy dużych przeszkleniach ma to szczególne znaczenie – bez tego można mieć wizualnie „ciepły” dom, ale wrażenie chłodu przy oknie albo po wyjściu spod prysznica.

Rozstaw a rodzaj wykończenia podłogi

Okładzina podłogowa działa jak dodatkowy opór cieplny. Im grubsza i bardziej „ciepła” w dotyku (panele, drewno, wykładzina), tym trudniej ciepłu przedostać się z rur na powierzchnię. Rozstaw, który dobrze pracuje pod płytką, może okazać się zbyt rzadki pod panelami na grubym podkładzie.

W praktyce przyjmuje się orientacyjnie, że:

• pod płytkami ceramicznymi można stosować rozstawy większe (15–20 cm), bo opór cieplny okładziny jest niewielki,
• pod panelami laminowanymi lub winylowymi na podkładzie rozsądniej jest zagęścić rozstaw (np. 10–15 cm w strefach bardziej obciążonych stratami),
• pod drewnem (szczególnie grubym) gęstość rur ma mniejsze znaczenie niż ograniczenie temperatury powierzchni, ale zbyt rzadki rozstaw przy niskich parametrach zasilania może uniemożliwić dogrzanie pomieszczenia.

Problem pojawia się, gdy projekt rozstawu nie uwzględnia planowanej okładziny, a inwestor dopiero na etapie wykończenia zmienia płytki na grube panele lub odwrotnie. System przestaje wtedy zachowywać się tak, jak założono w obliczeniach – bywa „przymulony” albo przeciwnie, reaguje zbyt agresywnie przy nieco wyższej temperaturze zasilania.

Rozstaw maksymalny a temperatura zasilania

Duży rozstaw rur można w pewnym zakresie skompensować wyższą temperaturą zasilania. Jest to jednak kompromis z wieloma ograniczeniami:

• przy ogrzewaniu drewnianej lub „miękkiej” podłogi łatwo przekroczyć zalecaną temperaturę powierzchni (zwykle ok. 26–27°C w strefach pobytu stałego),
• pompa ciepła traci wtedy część efektywności, a kocioł kondensacyjny wchodzi poza obszar głębokiej kondensacji,
• różnice temperatur między strefami podłogi rosną, więc komfort odczuwalny spada, mimo że „w papierach” wszystko się zgadza.

Z tego powodu gęstość rur traktuje się jako narzędzie podstawowe, a temperaturę zasilania jako parametr dostrajany w drugiej kolejności, a nie odwrotnie.

Długości pętli grzewczych – ograniczenia, które trudno obejść

Pętla ogrzewania podłogowego to zamknięty obwód rury podłączony dwoma końcami do rozdzielacza. W teorii można by poprowadzić jedną pętlę „od ściany do ściany” przez pół domu, w praktyce jednak hydraulika i komfort narzucają ograniczenia długości.

Dlaczego długość pętli ma znaczenie

Woda na początku pętli ma temperaturę zbliżoną do zasilania z rozdzielacza, a na końcu – już obniżoną, bo oddała część ciepła do posadzki. Im dłuższa pętla, tym większy spadek temperatury między początkiem a końcem. Do tego dochodzą rosnące opory przepływu – pompa obiegowa musi pokonać tarcie w rurze, opory kształtek, zaworów, rozdzielacza.

Przekroczenie rozsądnej długości skutkuje najczęściej dwoma zjawiskami naraz:

• ostatni odcinek pętli jest wyraźnie chłodniejszy, a podłoga w tym rejonie dogrzewa się słabo,
• wymagany przepływ jest trudny do uzyskania, więc pętla „nie przyjmuje” mocy, mimo że temperatura zasilania jest poprawna.

Orientacyjne maksymalne długości pętli

Producenci rur i systemów podłogowych podają w katalogach zalecane maksymalne długości pętli dla danego przekroju rury. W wielu projektach przyjmuje się orientacyjnie:

• dla rury 16 mm – do ok. 80–100 m na pętlę,
• dla rury 17 mm – zwykle nieco więcej, w praktyce zbliżone wartości,
• dla rury 20 mm – do ok. 120 m, ale przy większych przepływach i odpowiedniej pompie.

Powyższe wielkości są jedynie sygnałem, że w tym przedziale warto się zmieścić. Projekt szczegółowy opiera się na obliczeniach strat ciśnienia i dopuszczalnych różnicach temperatur między zasilaniem a powrotem. W domach jednorodzinnych zdecydowana większość pętli z rur 16 mm mieści się komfortowo w przedziale 60–90 m.

Równość długości pętli na jednym rozdzielaczu

Dla wygodnej regulacji hydraulicznej i stabilnej pracy instalacji korzystne jest, aby pętle podłączone do jednego rozdzielacza miały zbliżone długości. Różnica rzędu kilku–kilkunastu metrów jest zwykle dopuszczalna, ale już połączenie pętli 50 m i 110 m na tym samym rozdzielaczu wprowadza kłopoty z równoważeniem.

W praktyce krótkie pętle „zabierają” większość przepływu, bo mają mniejsze opory. Dłuższa pętla, nawet przy mocno odkręconym zaworze na rozdzielaczu, będzie niedogrzana. Czasem udaje się to zrównoważyć za pomocą rotametrów i dławienia krótszych pętli, ale oznacza to świadome pogorszenie pracy części obwodów, aby dociągnąć pozostałe do przyzwoitego poziomu.

Typowe błędy przy długości pętli

W codziennej praktyce powtarzają się pewne schematy problemów:

• Jedna pętla na całe duże pomieszczenie – np. salon z kuchnią o powierzchni kilkudziesięciu metrów jako jeden obwód. Długość rury przekracza wtedy 120–130 m, a końcowa część pomieszczenia jest wyraźnie chłodniejsza. Rozwiązaniem byłoby podzielenie powierzchni na dwie, a nawet trzy pętle.
• Mieszanie bardzo długich i bardzo krótkich pętli na jednym rozdzielaczu – pozornie oszczędność na długości rury lub na liczbie obwodów, w praktyce późniejsze kłopoty z pogodzeniem przepływów i balansowaniem.
• „Dociąganie” długości na siłę – gdy brakuje kilku metrów do zalecanej długości, czasem wykonawca „robi pętelki” w miejscu, gdzie nie są potrzebne, tylko po to, aby wyrównać liczby. Taki zabieg bez sensu zmienia rozkład gęstości rur – zbyt gęsto tam, gdzie nie trzeba, i za rzadko w strefach krytycznych.

Podział dużych pomieszczeń na kilka pętli

W większych pomieszczeniach podział na kilka pętli jest nie unikany, lecz pożądany. Dobrze zaprojektowany system łączy to z podziałem funkcjonalnym wnętrza. Przykładowo:

• w salonie połączonym z kuchnią jedna pętla może obsługiwać strefę wypoczynkową przy dużym przeszkleniu, druga część kuchenną, trzecia komunikację,
• w długim korytarzu wygodne bywa ułożenie dwóch pętli „od środka na boki”, zamiast jednej prowadzonej przez cały korytarz tam i z powrotem.

Taki podział ułatwia późniejszą regulację i pozwala na drobne korekty – na przykład nieco wyższą temperaturę w strefie wypoczynkowej bez przegrzewania kuchni.

Zależność między rozstawem, długością pętli a rodzajem pomieszczenia

Rozstaw rur i długości pętli nie są oderwanymi od rzeczywistości liczbami. Zmieniają się razem z funkcją pomieszczenia, jego położeniem w budynku, rodzajem przegród zewnętrznych i oczekiwanym poziomem komfortu. Inaczej projektuje się łazienkę na parterze nad nieogrzewaną piwnicą, a inaczej sypialnię na piętrze w dobrze ocieplonym domu.

Łazienki – mała powierzchnia, duże wymagania

Łazienki są typowym przykładem pomieszczeń, gdzie gęsty rozstaw rur i rozsądna długość pętli mają krytyczne znaczenie. Zwykle:

• stosuje się rozstaw 10–12,5 cm na całej powierzchni lub przynajmniej w strefie „mokrej” i przy prysznicu,
• długość pętli dla jednej łazienki mieści się często w okolicach 50–80 m, co zapewnia dobrą sterowalność i równomierne nagrzanie,
• w łazienkach na parterze nad zimną przestrzenią (garaż, piwnica) projektuje się dodatkowo lepszą izolację pod płytą, aby ciepło nie „uciekało w dół”.

Ze względu na małą powierzchnię i wysokie oczekiwania co do komfortu termicznego, łazienka bywa jednym z pierwszych pomieszczeń, gdzie wychodzą na jaw błędy w rozstawie rur. Jeżeli w projekcie zastosowano rozstaw jak w pokojach (15–20 cm), a pod spodem znajduje się chłodne pomieszczenie, nawet podniesienie temperatury zasilania nie zawsze załatwia sprawę. Podłoga jest „letnia”, a użytkownik subiektywnie odczuwa chłód.

Strefy przy dużych przeszkleniach i ścianach zewnętrznych

Okna tarasowe i duże przeszklenia generują znacznie większe straty ciepła niż ściana pełna o podobnej izolacyjności. Podłogówka jest w stanie częściowo zrekompensować chłód przy oknie, ale wymaga to właściwego podejścia do rozstawu i prowadzenia rur:

• przy linii okna stosuje się zagęszczenie rur do 10–12,5 cm w pasie szerokości ok. 0,5–1 m,
• pętlę układa się tak, aby „przelot” przy oknie był na początku pętli, gdzie woda jest najcieplejsza,
• pozostała część pomieszczenia może mieć rozstaw bardziej standardowy (15 cm), co równoważy długość pętli.

W praktyce, w salonach z dużymi przeszkleniami wykonawcy często idą na skróty i utrzymują jednolity, rzadki rozstaw w całym pomieszczeniu. Efekt to chłodna strefa przy szybie, mimo że termostat wskazuje zadaną temperaturę. Gdyby w projekcie wyraźnie przewidziano strefę zagęszczenia, problemu w ogóle by nie było.

Sypialnie i pomieszczenia o niższym zapotrzebowaniu na ciepło

W sypialniach oczekuje się zwykle nieco niższej temperatury powietrza niż w salonie czy łazience. Straty ciepła są często mniejsze (mniejsze przeszklenia, położenie na piętrze), co teoretycznie pozwala na większy rozstaw rur. Zbyt daleko posunięte „oszczędności” mogą jednak wprowadzić problemy:

• przy bardzo rzadkim rozstawie (20–25 cm) podłoga może być wyraźnie „paskowana” cieplnie, zwłaszcza pod płytkami,
• przy podłodze drewnianej czy panelach reakcja systemu staje się bardzo powolna – zmiana nastawy na termostacie ma odczuwalny efekt dopiero po dłuższym czasie,

Kuchnie, aneksy i pomieszczenia z zabudową stałą

Kuchnie i aneksy kuchenne są specyficzne z dwóch powodów: część podłogi zasłania zabudowa stała (szafki, wyspa), a zyski ciepła z gotowania bywają znaczne. Rozstaw i prowadzenie rur trzeba więc dopasować do rzeczywistej „aktywnej” powierzchni podłogi.

• w strefie przy ciągu roboczym i zlewie stosuje się zazwyczaj rozstaw 10–15 cm, przy czym rury prowadzi się możliwie blisko krawędzi, gdzie użytkownik realnie stoi,
• pod szafkami bez cokołu lub z pełnym cokołem ogrzewanie często się ogranicza lub wręcz całkowicie pomija, aby nie „marnować” mocy pod zabudową,
• w rejonie wyspy kuchennej, gdzie powstaje dodatkowa „wyspa ruchu”, korzystne jest potraktowanie tej powierzchni podobnie jak komunikacji – rozstaw rzędu 10–12,5 cm ze stosunkowo krótkim odcinkiem pętli.

Jeżeli kuchnia jest połączona z salonem, a rozstaw rur pozostanie wszędzie taki sam, pojawia się typowy problem: albo salon jest komfortowy, a w kuchni za ciepło, albo odwrotnie. Rozsądniej jest wydzielić osobną pętlę dla strefy kuchennej, nawet przy niewielkim metrażu. Pozwala to obniżyć tam temperaturę zasilania lub ograniczyć przepływ, bez ingerencji w ustawienia części dziennej.

Korytarze, wiatrołapy i strefy wejściowe

Komunikacja wewnętrzna zwykle nie jest priorytetem, jeśli chodzi o komfort cieplny, ale w praktyce to właśnie wiatrołap czy hol bywają miejscem, gdzie czuć „ciągnięcie od podłogi”. Przy projektowaniu pętli w tych strefach trzeba pogodzić niższe wymagania komfortowe z realnymi stratami ciepła.

• w długich korytarzach lepiej rozdzielić ogrzewanie na dwie krótsze pętle niż prowadzić jedną zasilającą całą długość – różnica temperatur między początkiem a końcem bywa wtedy zbyt odczuwalna,
• w wiatrołapie przy drzwiach zewnętrznych często stosuje się zagęszczenie rur do 10–12,5 cm w pierwszym pasie 0,5–1 m od drzwi, aby ograniczyć uczucie chłodu od powierzchni posadzki,
• przy niewielkiej powierzchni wiatrołapu i holu można je połączyć w jedną pętlę, pod warunkiem że łączna długość rury nie „ucieknie” ponad rozsądne 70–80 m.

W praktyce, gdy korytarz stanowi „łącznik” między różnymi strefami domu, przydaje się pętla ułożona w sposób umożliwiający łagodne przejście temperatury podłogi – bez gwałtownych zmian, które czuć pod stopą przy przechodzeniu z pomieszczenia do pomieszczenia.

Pomieszczenia techniczne i gospodarcze

Pralnia, kotłownia, garderoba czy spiżarnia to pomieszczenia o zazwyczaj niższych wymaganiach temperaturowych. Często jednak właśnie tam prowadzone są rozdzielacze i piony instalacyjne, więc rozstaw rur i długości pętli mogą zostać „dopasowane” pod wygodę montażu, a nie faktyczną funkcję.

Rozsądne podejście obejmuje najczęściej:

• rozstaw rur większy niż w strefie dziennej – 15–20 cm w zupełności wystarcza,
• łączenie kilku drobnych pomieszczeń gospodarczych w jedną pętlę, jeśli sąsiadują ze sobą i łączna długość rury jest nadal bezpieczna,
• unikanie zbyt częstego przeplatania pętli technicznych z grzewczymi dla części mieszkalnej, aby nie wprowadzać niepotrzebnych komplikacji przy regulacji.

Jeśli w domku jednorodzinnym kotłownia jest mała i zlokalizowana w cieplejszej części budynku, czasem rezygnuje się z osobnej pętli podłogowej, a komfort zapewnia jedynie ciepło od urządzeń i przewodów. Kluczowe jest wówczas, aby nie „przepuszczać” przez to pomieszczenie zbyt długich odcinków pętli, których zadaniem jest ogrzewanie sąsiednich, ważniejszych stref.

Garaże i strefy częściowo ogrzewane

Garaże, warsztaty przydomowe i inne pomieszczenia o niższej docelowej temperaturze bywają włączane do tej samej instalacji rozdzielaczowej co część mieszkalna. Wtedy rozstaw rur i długości pętli trzeba traktować ze szczególną ostrożnością, aby nie doprowadzić do stałego „podkradania” mocy na rzecz garażu.

Przy takim układzie stosuje się zazwyczaj:

• większy rozstaw rur – 20–25 cm, z dopuszczeniem niższej jednorodności temperatury posadzki,
• krótszą pętlę dedykowaną tylko dla garażu, z możliwością wyraźnego ograniczenia przepływu lub całkowitego zamknięcia obwodu,
• dodatkową izolację termiczną pod płytą garażową, jeśli pomieszczenie znajduje się nad nieogrzewaną przestrzenią lub gruntem o gorszych warunkach.

W praktyce wygodnym rozwiązaniem bywa umieszczenie rozdzielacza obsługującego garaż osobno, nawet jeśli jest zasilany z tego samego źródła co reszta budynku. Ułatwia to odrębną regulację i zapobiega sytuacji, w której „tanie metry rur” w garażu komplikują pracę całej reszty systemu.

Zależność między rozstawem rur a sterowaniem pomieszczeniowym

Rozstaw rur i długość pętli przekładają się bezpośrednio na bezwładność cieplną i możliwość precyzyjnego sterowania. W pomieszczeniach z niezależnym termostatem ściennym zbyt długie pętle lub zbyt rzadki rozstaw mogą faktycznie „unieruchomić” sterowanie.

Najczęstsze relacje wyglądają następująco:

• gęsty rozstaw i krótkie pętle (np. łazienka, mały pokój) – szybka reakcja na zmianę nastawy termostatu, stosunkowo łatwe dopasowanie do zysków ciepła (np. parujący prysznic, intensywne nasłonecznienie),
• standardowy rozstaw i umiarkowane długości pętli (salon, kuchnia, komunikacja) – reakcja z pewnym opóźnieniem, ale nadal przewidywalna,
• rzadki rozstaw i długie pętle (duże, „oszczędnie” traktowane pomieszczenia) – wyraźne opóźnienie, termostat „goni” temperaturę, co prowadzi do przeregulowań (naprzemienne przegrzewanie i niedogrzanie).

Jeżeli w jednym pomieszczeniu połączono kilka stref funkcjonalnych, a każda ma inne zyski ciepła (np. salon z kominkiem, kuchnia z dużą ilością sprzętu AGD), rozsądniej jest rozdzielić je na odrębne pętle, zamiast liczyć na to, że jeden czujnik w ścianie „rozwiąże” różnice. Długości pętli można wtedy zbliżyć, a rozstaw dopasować lokalnie do potrzeb.

Jak rozstaw i długości pętli wpływają na temperaturę powierzchni podłogi

Użytkownik odczuwa głównie temperaturę wierzchu posadzki, a nie temperaturę wody w rurach. Teoretycznie można mieć wysoką temperaturę zasilania, a mimo to podłoga będzie odczuwana jako chłodna – na przykład przy rzadkim rozstawie rur, grubej posadzce i małej mocy jednostkowej.

Najważniejsze zależności są stosunkowo proste:

• gęstszy rozstaw rur przy tej samej mocy całkowitej oznacza niższą temperaturę wody i bardziej równomierne rozprowadzenie ciepła,
• rzadszy rozstaw wymusza wyższą temperaturę wody lub wyższą moc przy rurze, co zwiększa różnicę temperatur między strefami „nad rurą” a „między rurami”,
• dłuższe pętle generują większy spadek temperatury wody wzdłuż obwodu, więc temperatura podłogi przy końcu pętli będzie niższa niż przy jej początku.

Jeżeli w jednym pomieszczeniu wizualnie odczuwa się „paski ciepła” pod płytkami, zwykle oznacza to albo zbyt duży rozstaw rur (np. 20–25 cm tam, gdzie przydałoby się 10–15 cm), albo niekorzystne zestawienie długości pętli i sposobu prowadzenia (powrót pętli przechodzi przez strefę, która powinna być cieplejsza).

Konsekwencje błędów projektowych odczuwalne w codziennym użytkowaniu

Błędy w rozstawie rur i długościach pętli ujawniają się najczęściej nie podczas pierwszego uruchomienia, lecz dopiero w codziennym użytkowaniu – zimą, przy zmiennej pogodzie i realnym korzystaniu z pomieszczeń. W praktyce objawia się to kilkoma powtarzalnymi sytuacjami.

Po pierwsze, nierównomierna temperatura podłogi w ramach jednego pomieszczenia. W jednej części salonu jest przyjemnie ciepło, a w innej – szczególnie przy oknie lub w narożniku – wyraźnie chłodniej. Przy ciemnych płytkach czy panelach różnice te bywają wręcz widoczne, gdy posadzka nagrzewa się w „rytmie” rur.

Po drugie, problemy z dogrzaniem konkretnych pomieszczeń. Mimo że na rozdzielaczu rotametr sygnalizuje przepływ, a kocioł lub pompa ciepła pracują poprawnie, jedno czy dwa pomieszczenia pozostają „w tyle”. Gdy długości pętli mocno odbiegają od zaleceń lub mieszają się bardzo krótkie i bardzo długie obwody, równoważenie hydrauliczne staje się trudne, a czasem niemożliwe bez kompromisów w innych pokojach.

Po trzecie, kłopoty z regulacją automatyki. Termostaty pokojowe ciągle „pracują” – załączają i wyłączają zawory, a mimo to użytkownik ma wrażenie, że system reaguje z dużym opóźnieniem albo „przestrzeliwuje”. Przy przyczynach szuka się często w elektronice, podczas gdy pierwotny problem tkwi w zbyt dużych długościach pętli lub zbyt rzadkim rozstawie rur w kluczowych strefach.

Planowanie pętli – podejście krok po kroku

Przy projektowaniu układu rur warto wyjść od funkcji pomieszczeń, a dopiero potem dopasowywać rozstaw i długości. Praktyczny schemat działania wygląda z reguły tak:

1. określenie docelowej temperatury powietrza i szacunkowej straty ciepła dla każdego pomieszczenia (lub grupy pomieszczeń),
2. ustalenie stref priorytetowych – łazienki, strefy przy oknach, miejsca stałego przebywania użytkowników,
3. dobór rozstawu rur w strefach priorytetowych (zwykle 10–12,5 cm) oraz w pozostałych częściach (15–20 cm, zależnie od potrzeb),
4. podział powierzchni na pętle tak, aby:
   • długości były zbliżone na jednym rozdzielaczu,
   • żadna pętla nie przekraczała katalogowych zaleceń,
   • początki pętli (gorąca część) przechodziły przez strefy najbardziej wymagające.
5. weryfikacja, czy liczba pętli na dany rozdzielacz i łączne przepływy mieszczą się w możliwościach pompy i armatury.

Takie podejście jest bardziej czasochłonne niż „rysowanie ślimaka” na całym piętrze tym samym rozstawem, ale zwykle eliminuje większość typowych problemów jeszcze na kartce papieru. W efekcie ogrzewanie podłogowe spełnia swoją podstawową funkcję: zapewnia równy, przewidywalny komfort, bez konieczności stałej „walki z instalacją” po zamieszkaniu.

Najczęściej zadawane pytania (FAQ)

Jaki rozstaw rur w ogrzewaniu podłogowym jest najlepszy do domu jednorodzinnego?

Rozstaw rur dobiera się do strat ciepła danego pomieszczenia, a nie „jednakowo w całym domu”. W dobrze ocieplonych nowych domach typowe rozstawy to zwykle 15–20 cm w pokojach oraz zagęszczenie do 10–15 cm w strefach brzegowych, przy dużych oknach i w łazienkach.

W budynkach słabiej ocieplonych lub modernizowanych rozstaw często musi być gęstszy w większej liczbie pomieszczeń, aby przy rozsądnej temperaturze zasilania uzyskać wymaganą moc. Rozstaw 20–25 cm w salonie z dużymi przeszkleniami to najczęściej zbyt dużo, jeśli zależy nam na komforcie „pod stopą” i współpracy z pompą ciepła.

Jaka powinna być maksymalna długość pętli ogrzewania podłogowego?

Maksymalna długość pętli nie jest „widzimisię” producenta, lecz wynika z hydrauliki instalacji. Zbyt długa pętla oznacza duże opory przepływu, konieczność pracy pompy na wysokim biegu, szumy w instalacji i problemy z wyregulowaniem przepływów.

W praktyce dla rur o średnicy 16 mm przyjmuje się zwykle pojedyncze pętle do ok. 80–100 m, a w obrębie jednego rozdzielacza dąży się do zbliżonych długości wszystkich obwodów. Jeżeli projekt wymusza znacznie dłuższe pętle „żeby oszczędzić na rozdzielaczu”, kończy się to najczęściej głośną, kapryśną instalacją, której trudno nadać stabilną pracę.

Co się dzieje, gdy rozstaw rur w podłogówce jest za duży?

Przy zbyt dużym rozstawie rur podłoga przestaje być równomiernym grzejnikiem. Często pojawiają się chłodniejsze pasy między rurami, szczególnie przy niskiej temperaturze zasilania typowej dla pomp ciepła. Użytkownik czuje wtedy pod stopami „smużki” ciepła nad rurą i chłodniejsze strefy pomiędzy nimi.

W pomieszczeniach o dużych stratach ciepła (salon z przeszkleniami, narożne pokoje) za duży rozstaw może wymusić podnoszenie temperatury zasilania w całym systemie. Skutek jest taki, że część pomieszczeń robi się zbyt gorąca, spada sprawność źródła ciepła (np. pompy czy kotła kondensacyjnego), a komfort dalej nie jest idealny.

Czy wszędzie warto dawać rozstaw rur 10 cm, żeby podłoga była cieplejsza?

Gęstszy rozstaw zwiększa moc z metra kwadratowego, ale tylko do momentu, w którym ograniczeniem staje się dopuszczalna temperatura podłogi i parametry źródła ciepła. W dobrze ocieplonych domach, przy dużej powierzchni grzewczej, często wystarcza podłoga tylko o 2–3°C cieplejsza niż powietrze. W takiej sytuacji „zapuszczanie” wszędzie 10 cm niewiele zmienia w odczuwalnym komforcie, a istotnie podnosi koszt materiału i robocizny.

Gęsty rozstaw ma sens przede wszystkim w strefach brzegowych, przy dużych oknach i w łazienkach, czyli tam, gdzie realne straty ciepła są większe. Projekt „wszędzie 10 cm” bywa opłacalny tylko w słabo ocieplonych budynkach, ale i tam powinien wynikać z obliczeń, a nie z poczucia „im gęściej, tym lepiej”.

Dlaczego podłogówka jest tylko lekko ciepła, mimo że działa poprawnie?

W nowych, dobrze ocieplonych domach podłogówka pracuje jako niskotemperaturowy system grzewczy. Do utrzymania właściwej temperatury w pomieszczeniu wystarcza wtedy niewielka różnica między temperaturą powietrza a temperaturą powierzchni podłogi – często rzędu 2–3°C. Posadzka jest więc letnia, a nie gorąca, ale komfort powietrzny pozostaje wysoki.

Dodatkowo, przy współpracy z pompą ciepła temperatura zasilania często nie przekracza 30–35°C. To dobre z punktu widzenia rachunków i trwałości instalacji. Problem pojawia się dopiero wtedy, gdy rozstaw rur jest zbyt rzadki i przy tak niskiej temperaturze zasilania instalacja fizycznie nie jest w stanie oddać wymaganej mocy – wtedy w domu jest po prostu chłodno, a nie tylko „nieparząca” podłoga.

Czy można później skorygować błędnie dobrany rozstaw rur lub zbyt długie pętle?

Jeżeli rozstaw rur i długości pętli zostały zaprojektowane nieprawidłowo, zakres realnych korekt po wykonaniu instalacji jest bardzo ograniczony. Regulacja przepływów na rozdzielaczu, zmiana krzywej grzewczej czy dołożenie automatyki pomaga tylko częściowo. Błędnie dobrany układ rur pozostaje taki sam – podłogi nie da się „zagęścić” ani skrócić pętli bez kucia posadzki.

W praktyce przy skrajnie długich pętlach i zbyt rzadkim rozstawie nie da się całkowicie wyeliminować problemów z hałasem, nierównomiernym nagrzewaniem i koniecznością pracy na wyższej temperaturze zasilania. Dlatego kluczowy jest etap projektu: dopasowanie pętli do charakteru budynku i źródła ciepła jest znacznie tańsze niż późniejsze przeróbki.

Jak dobrać rozstaw rur do pompy ciepła, a jak do kotła gazowego lub stałopalnego?

Dla pompy ciepła celem jest możliwie niska temperatura zasilania (typowo 30–35°C). Rozstaw rur musi więc pozwalać na oddanie wymaganej mocy przy tak niskich parametrach – zwykle oznacza to nieco gęstszy rozstaw, zwłaszcza w pomieszczeniach o większych stratach ciepła. Dzięki temu pompa pracuje efektywnie, a podłoga nie wymaga wysokiej temperatury.

Kocioł kondensacyjny gazowy również lubi niskie parametry (ok. 40–45°C). Zbyt rzadki rozstaw zmusza do podnoszenia temperatury zasilania, co obniża sprawność kondensacji. Przy kotle stałopalnym problemem jest z kolei nadmiar temperatury – tu kluczowe jest dobre mieszanie, ochrona przed przegrzewaniem podłogi i taki rozstaw, który pozwala rozprowadzić ciepło równomiernie, bez „gorących wysp” w posadzce.

Kluczowe Wnioski

• Dobrze zaprojektowane ogrzewanie podłogowe wymaga przemyślanego doboru rozstawu rur i długości pętli – po pierwszym sezonie system powinien działać stabilnie i praktycznie bezobsługowo, bez ciągłej zabawy rozdzielaczem i sterownikami.
• Rozstaw rur bezpośrednio wpływa na odczuwalny komfort pod stopą: zbyt duży powoduje chłodne pasy między rurami (szczególnie przy niskiej temperaturze zasilania), a zbyt mały podnosi koszty i nie zawsze daje realny zysk, bo ograniczeniem staje się dopuszczalna temperatura podłogi.
• Podłogówka w dobrze ocieplonych domach pracuje jako system niskotemperaturowy – podłoga bywa tylko lekko ciepła, ale zapewnia właściwą temperaturę w pomieszczeniu; problem pojawia się dopiero wtedy, gdy przy zbyt rzadkim rozstawie rur trzeba sztucznie podnosić temperaturę zasilania, aby „dobić” do wymaganej mocy.
• Wydłużanie pętli „żeby zaoszczędzić na rozdzielaczu” zwykle kończy się wysokimi oporami przepływu, głośną pracą i kłopotami z wyregulowaniem instalacji; pętle powinny mieć zbliżoną długość, a limity długości wynikają z hydrauliki, nie z „widzi mi się” producenta.
• Rozstaw rur i długości pętli trzeba każdorazowo dopasować do izolacyjności budynku i źródła ciepła: pompa ciepła i kocioł kondensacyjny wymagają gęstszej siatki przy niższej temperaturze zasilania, natomiast przy kotle stałopalnym kluczowe staje się zabezpieczenie przed przegrzewaniem posadzki i odpowiednie mieszanie.

Bibliografia i źródła

• PN-EN 1264-2: Ogrzewanie płaszczyznowe wodne – Część 2: Podłogi. Polski Komitet Normalizacyjny – normowe wymagania dot. obliczeń mocy, rozstawu rur i temp. podłogi
• PN-EN 1264-3: Ogrzewanie płaszczyznowe wodne – Część 3: Wymiary, projektowanie i instalowanie. Polski Komitet Normalizacyjny – wytyczne projektowe: długości pętli, opory przepływu, warstwy podłogi
• Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie. Ministerstwo Rozwoju i Technologii – wymagania dot. izolacyjności, komfortu cieplnego i instalacji ogrzewczych
• Ogrzewanie podłogowe. Projektowanie i wykonanie instalacji. Wydawnictwo Medium (2016) – poradnik praktyczny o doborze rozstawu rur, pętli i źródeł ciepła
• Instalacje ogrzewcze. Podstawy projektowania i obliczeń. Wydawnictwo Naukowe PWN (2013) – podstawy obliczeń strat ciepła, mocy i parametrów dla ogrzewania podłogowego
