Narzędzia do montażu okien: kliny, podkładki, piany i taśmy w praktycznym zestawie

Jakie narzędzia są naprawdę potrzebne przy montażu okien

Podstawowe narzędzia ręczne i pomiarowe

Przy montażu okien zakres i jakość wyposażenia różni się między ekipą zawodową a majsterkowiczem, ale cel jest wspólny: stabilna, nienaprężona rama i szczelne połączenie z murem. Podstawowy zestaw do montażu okien musi umożliwiać dokładny pomiar, ustawienie i zamocowanie stolarki, a także kontrolę tych parametrów po zakończeniu prac.

Absolutne minimum stanowią narzędzia pomiarowe: miara zwijana (najczęściej 5–8 m), poziomica o długości co najmniej ramy okiennej lub przynajmniej 120 cm, a przy większych przeszkleniach – 180–200 cm. Dla osób, które chcą zwiększyć precyzję, przydaje się laser krzyżowy – szczególnie przy kilku oknach w jednej linii, gdzie trzeba zachować wspólną wysokość parapetów i górnych krawędzi. Do kontroli kątów służy kątownik stolarski lub murarski, który pozwala szybko sprawdzić, czy naroża ościeża i ramy zachowują kąt 90 stopni.

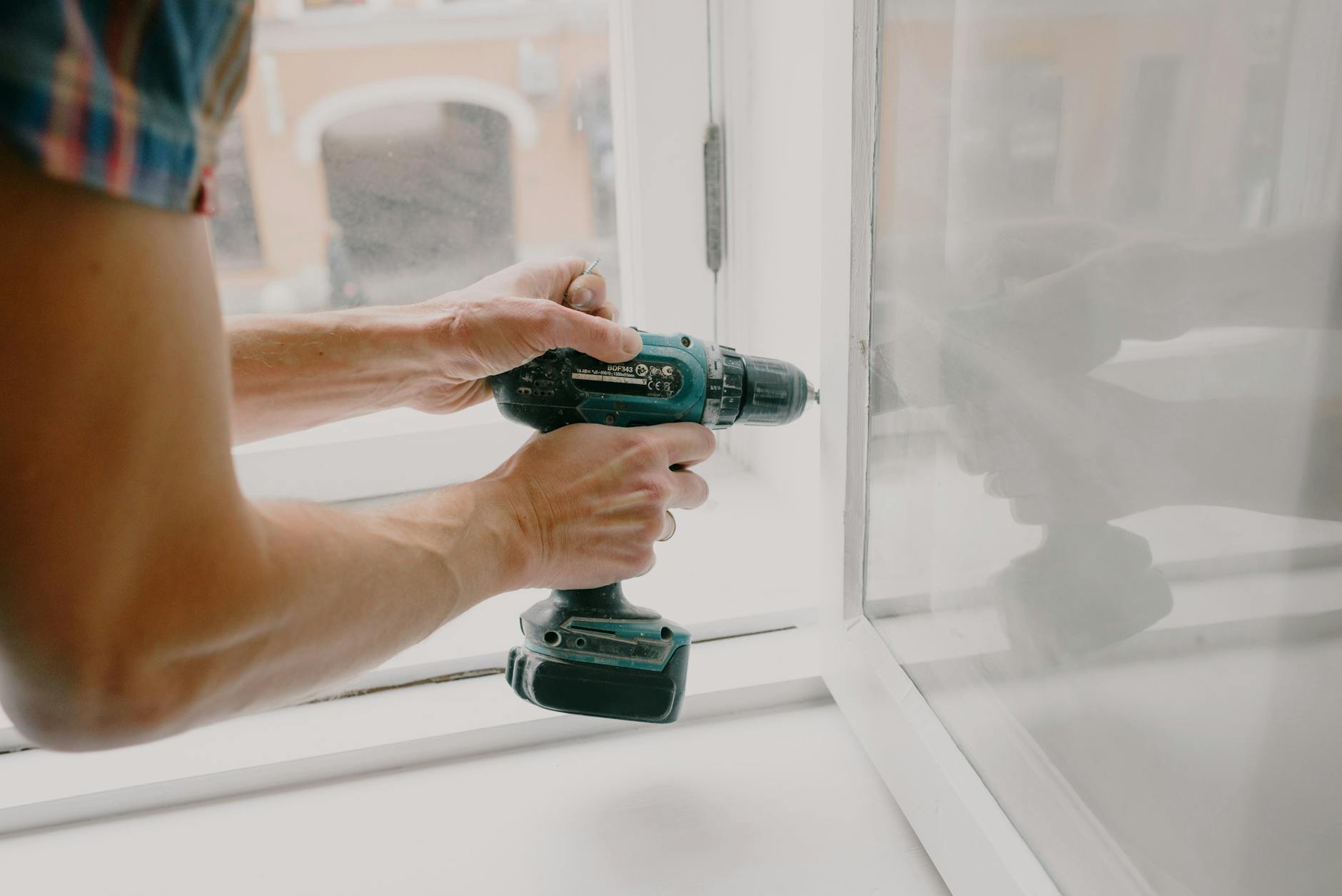

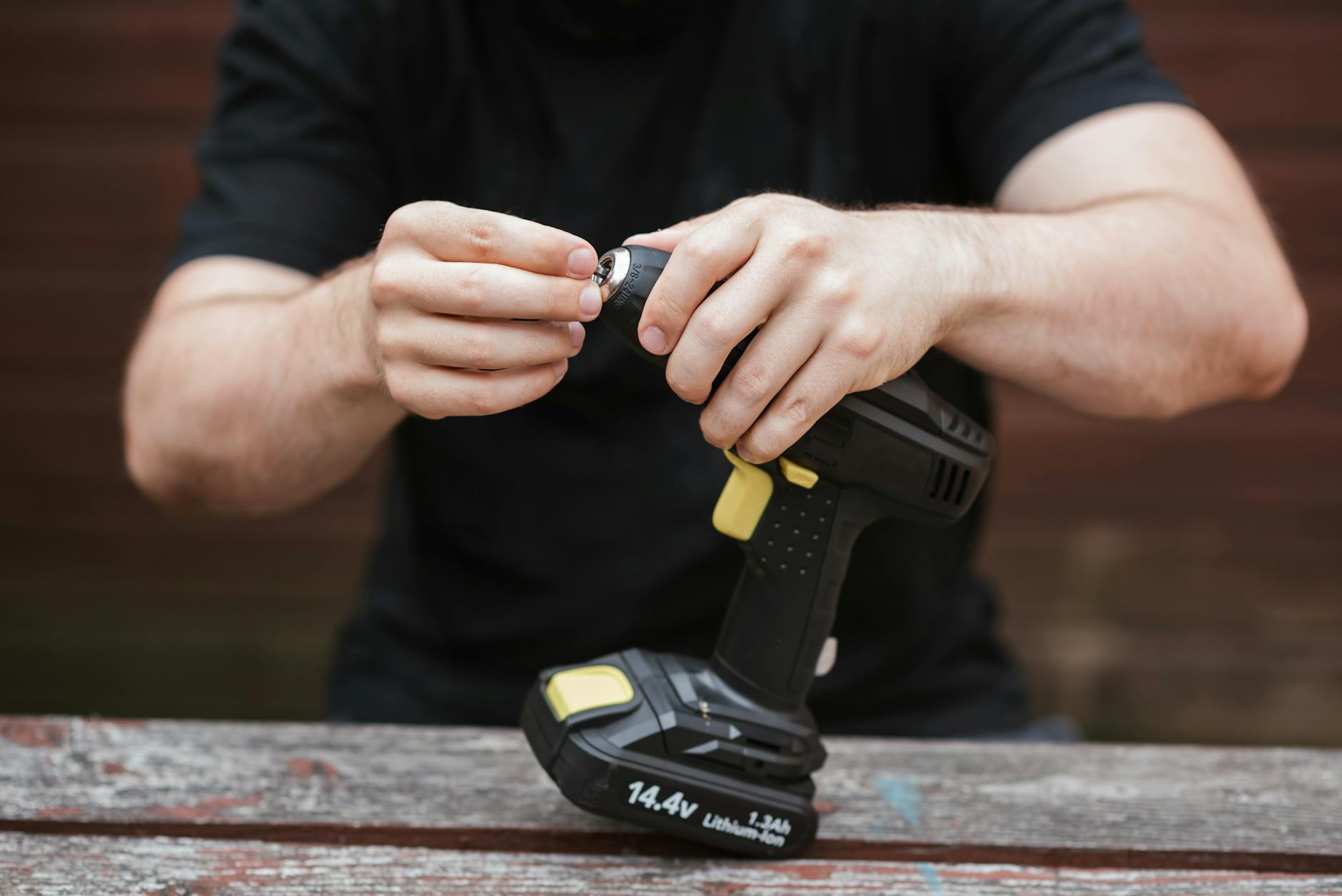

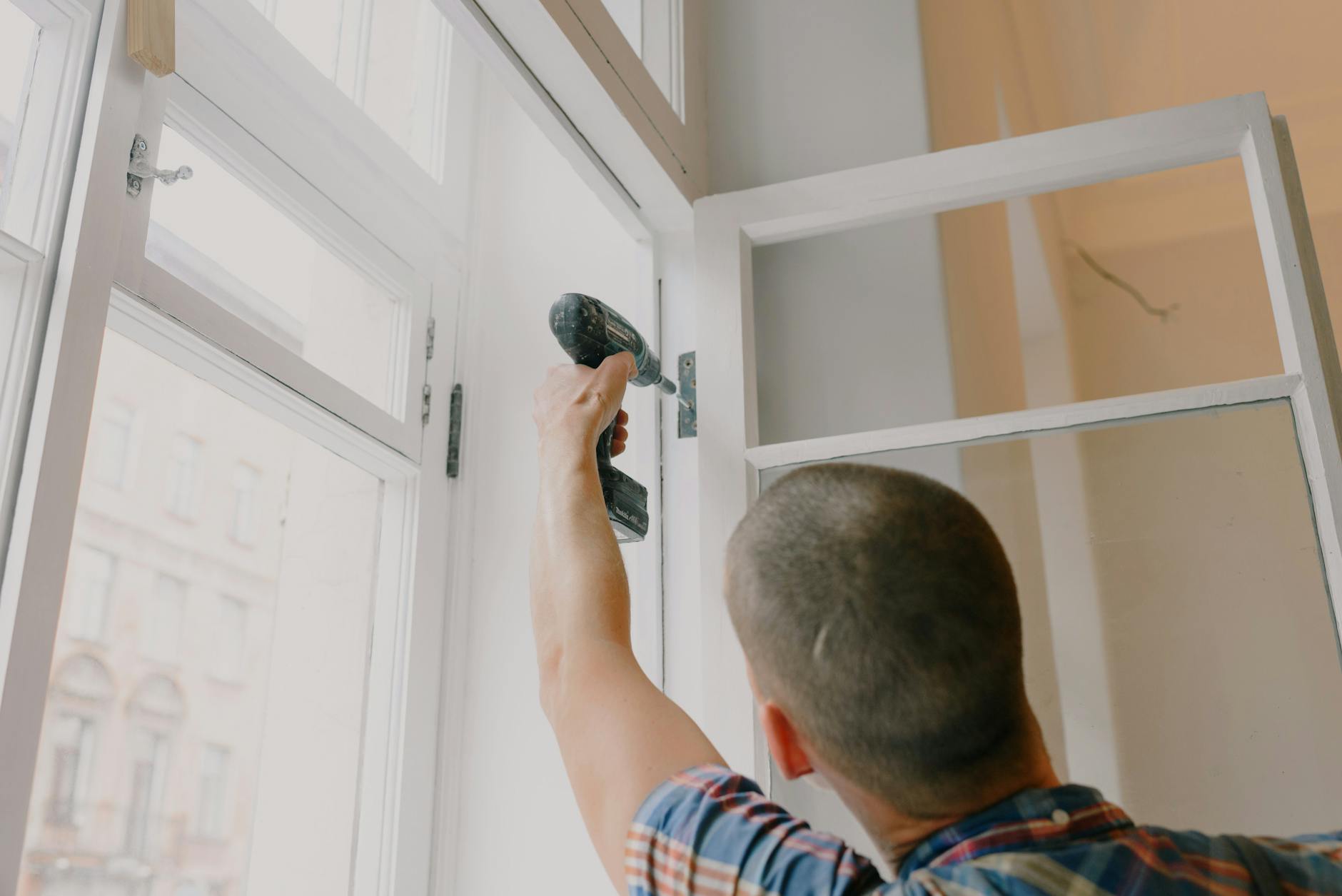

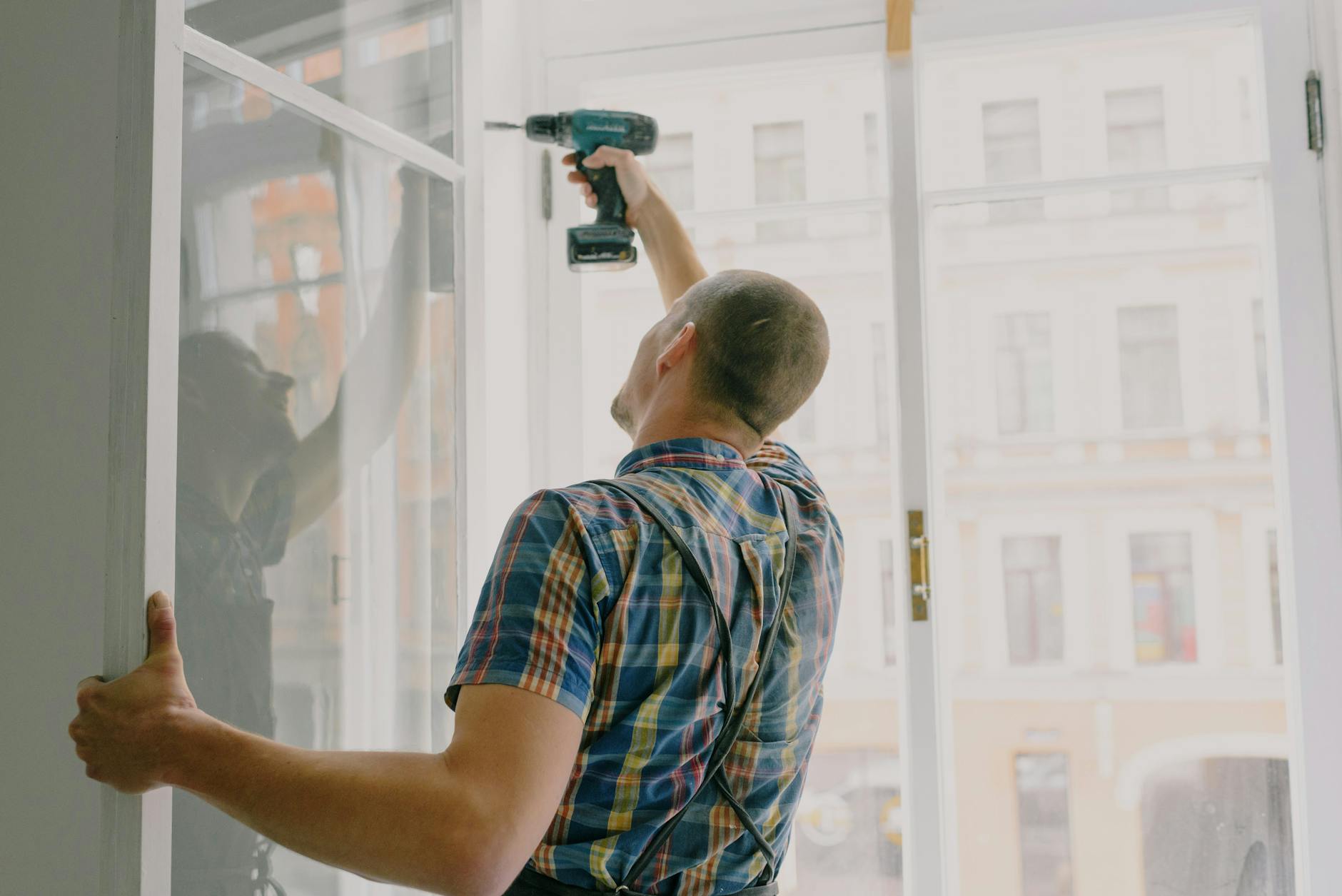

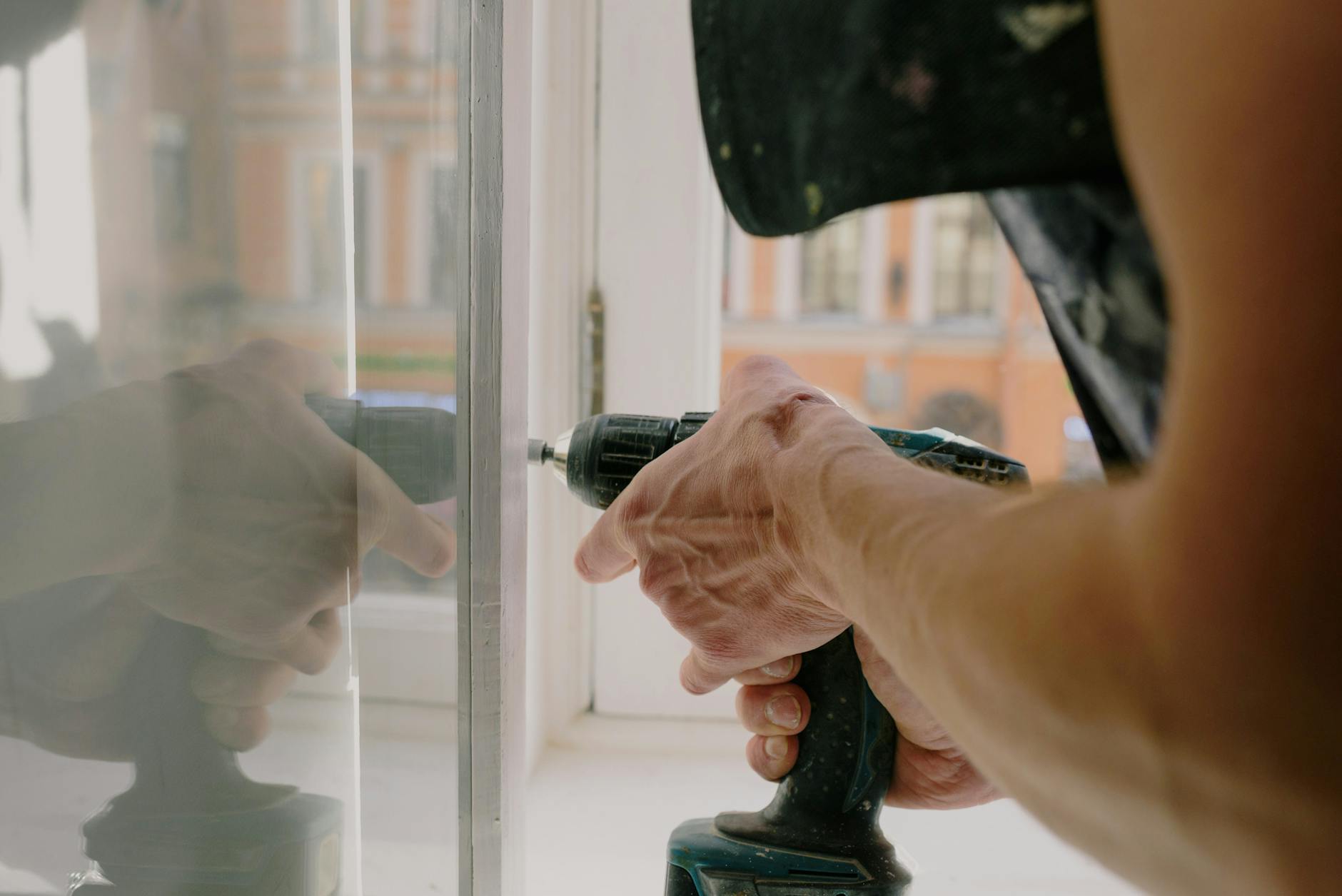

Drugą grupą są narzędzia montażowe: mocna wkrętarka akumulatorowa z zestawem bitów (PH, PZ, TORX – zależnie od wkrętów i kotew okiennych), młotek gumowy do delikatnego korygowania położenia ramy bez jej uszkodzenia, noże (tapicerski i techniczny) do przycinania piany, folii, taśm i klinów. Przy potrzebie wiercenia w betonie, cegle czy silikacie praktycznie nie obejdzie się bez wiertarki udarowej lub młotowiertarki z odpowiednimi wiertłami. Do piany potrzebny jest pistolet do piany montażowej lub – przy wersjach wężykowych – przynajmniej sprawna rurka aplikacyjna.

Na granicy między amatorskim a profesjonalnym wyposażeniem znajduje się sprzęt dodatkowy: rozpieraki montażowe do ustabilizowania ramy przy ciężkich konstrukcjach, przyssawki do szkła ułatwiające przenoszenie skrzydeł i pakietów szybowych, długie łaty aluminiowe do kontroli płaszczyzny ściany oraz rusztowania czy podesty robocze przy montażu na piętrach. Część z tego sprzętu – zwłaszcza laser krzyżowy i rusztowanie – zwykle rozsądniej wypożyczyć, jeśli montaż okien jest jednorazowym projektem.

Akcesoria montażowe – „małe rzeczy”, które robią różnicę

Sama wkrętarka i poziomica nie wystarczą, żeby okno działało prawidłowo i zachowało parametry termiczne. O wszystkim decydują akcesoria do montażu stolarki, które wypełniają przestrzeń między ramą a murem, przenoszą ciężar, uszczelniają i chronią złącze przed wilgocią oraz stratami ciepła.

Do kluczowych elementów należą: kliny montażowe okienne oraz podkładki dystansowe pod okna, które ustalają położenie ramy w pionie i poziomie oraz przenoszą ciężar na konstrukcję muru. Bez nich cała masa okna ląduje na pianie montażowej, co przy kilku latach eksploatacji kończy się osiadaniem, opadaniem skrzydeł i problemami z domykaniem. Obok nich funkcjonują różnego rodzaju wkręty i kotwy okienne – dobierane do rodzaju ściany (beton, cegła, silikat, gazobeton) – oraz dyble ramowe, którymi kotwi się ramę w ościeżu.

Kolejny filar to system uszczelnienia: piana montażowa do okien, taśmy rozprężne i paroszczelne, taśmy paroprzepuszczalne, a także masy uszczelniające czy membrany. W montażu klasycznym podstawową rolę odgrywa piana poliuretanowa. Przy tak zwanym ciepłym montażu okien stosuje się pełny zestaw: taśmy zewnętrzne (paroprzepuszczalne), wewnętrzne (paroszczelne) oraz ewentualnie taśmy rozprężne w strefie szczeliny wokół ramy. Dzięki temu złącze jest szczelne powietrznie od środka, odporne na wodę opadową z zewnątrz i może „oddychać” w kierunku na zewnątrz.

W kompletnym zestawie przydają się jeszcze: podwaliny i profile podparapetowe do wzmocnienia dolnej krawędzi okna, szczególnie przy dużych konstrukcjach tarasowych, kliny systemowe, elementy do montażu nawiewników, a także drobne elementy jak dystanse przy szybach czy zaślepki otworów montażowych. To właśnie te „małe rzeczy” decydują, czy montaż spełnia wymagania producenta i pozwala zachować gwarancję.

Co kupić, co wypożyczyć – rozsądny podział wyposażenia

Z perspektywy inwestora korzystne jest rozdzielenie akcesoriów na dwie grupy. Elementy zużywalne, takie jak kliny montażowe, podkładki, piana montażowa do okien, taśmy rozprężne i paroszczelne, kotwy, wkręty czy dyble, powinny być zakupione na własność – są dopasowane do konkretnego projektu i pozostają w ścianie. Warto wybierać produkty systemowe, najlepiej jednego producenta, co ułatwia późniejsze ewentualne dochodzenie praw z tytułu gwarancji lub oceny poprawności montażu.

Druga grupa to sprzęt o wyższej cenie jednostkowej i stosunkowo rzadkim użyciu: lasery krzyżowe, rozpieraki, rusztowania, profesjonalne przyssawki do szkła. Co do zasady, przy pojedynczym remoncie wygodniej jest takie narzędzia wypożyczyć w wypożyczalni sprzętu budowlanego lub wynająć ekipę z własnym wyposażeniem. Zakup opłaca się głównie firmom, które wykonują montaże regularnie lub planują cykl inwestycji (np. kilka domów w zabudowie bliźniaczej).

Dla osób wykonujących montaż samodzielnie przydatna jest krótka checklista montażu okien – zestaw podstawowych narzędzi i akcesoriów, które zwykle należy przygotować z wyprzedzeniem:

• miara, poziomica (lub laser), kątownik, ołówek, marker,
• wkrętarka, młotek gumowy, wiertarka/młotowiertarka z wiertłami,
• kliny montażowe okienne (różne grubości) i podkładki dystansowe pod okna,
• wkręty/kotwy okienne oraz dyble dopasowane do rodzaju ściany,
• piana montażowa do okien (najczęściej pistole­towa, nisko- lub średniorozprężna),
• taśmy rozprężne i paroszczelne / paroprzepuszczalne – przy ciepłym montażu,
• pistolet do piany i pistolet do kartuszy (silikony, kleje, masy uszczelniające),
• noże, skrobaki, szczotka lub odkurzacz do oczyszczenia ościeża,
• środki do gruntowania podłoża i oczyszczania pistoletu do piany.

Kliny montażowe – rodzaje, dobór i prawidłowe ustawienie okna

Materiały i kształty klinów do montażu stolarki

Kliny montażowe okienne są jednym z najprostszych, a jednocześnie najbardziej krytycznych elementów montażu. To na nich ramy są wstępnie opierane, na nich ustala się poziom, a nierzadko to one zostają w strefach nośnych na stałe. W obrocie spotyka się kilka podstawowych rodzajów klinów, różniących się materiałem, kształtem i przeznaczeniem.

Tradycyjnie stosowane są kliny drewniane, najczęściej z twardego drewna iglastego. Ich zaletą jest łatwość docinania, niska cena i dobra wytrzymałość przy prawidłowym stosowaniu. Minusem bywa wrażliwość na wilgoć – drewno pęcznieje lub kurczy się, co przy nieodpowiednim zabezpieczeniu może z czasem osłabić podparcie. Z tego powodu w nowoczesnych systemach okiennych częściej stosuje się kliny z tworzyw sztucznych (PVC, polipropylen, polietylen), które są odporne na wilgoć, nie butwieją i zachowują wymiary.

Kolejną grupę stanowią kliny gumowe oraz kompozytowe, stosowane zwykle jako elementy pomocnicze, amortyzujące lub wygłuszające w miejscach, gdzie kontakt ramy z twardym podłożem mógłby przenosić drgania lub hałas. W praktyce montażowej dominują jednak kliny z twardego PVC lub PP – w wersjach gładkich, z karbowaniem (zapobiegającym przesuwaniu się) oraz tzw. klinów „łamanych”, które pozwalają na szybkie dopasowanie długości poprzez odłamanie części elementu.

Wyróżnia się także kliny regulacyjne, przeznaczone do wielokrotnego użycia. Są to często dwa elementy nachodzące na siebie z ząbkowaną powierzchnią, które po wsunięciu tworzą klin o regulowanej wysokości. Ułatwiają precyzyjne ustawienie ramy szczególnie przy dużych, ciężkich konstrukcjach, ale nie zawsze są przeznaczone do pozostawienia w złączu jako stałe podparcie – zależy to od zaleceń producenta i ich nośności.

Rozmieszczenie klinów pod ramą – schemat i zasady

Kwestia rozmieszczenia klinów montażowych nie jest dowolna. Producenci stolarki i systemów montażowych w instrukcjach podają orientacyjne schematy, które zwykle sprowadzają się do tych samych zasad: rama nie może „wisieć” między punktami podparcia, a newralgiczne miejsca – takie jak słupki stałe czy punkty łączenia profili – muszą mieć pewne wsparcie.

Co do zasady, kliny umieszcza się:

• w pobliżu narożników, ale nie bezpośrednio w samym rogu (odsunięcie kilka–kilkanaście centymetrów),
• pod słupkami stałymi wielodzielnych okien,
• pod słupkami ruchomymi (np. przy drzwiach balkonowych z naświetlem),
• pod miejscami szczególnie obciążonymi – np. pod progiem drzwi balkonowych, pod strefą zamków ryglujących.

Odległości między klinami są uzależnione od długości ramy, ale w praktyce przyjmuje się, że przy standardowych oknach nie przekraczają one kilkudziesięciu centymetrów w strefie progowej. Przy dużych drzwiach tarasowych (HS, HST) rozstaw i lokalizacja punktów podparcia wynikają już szczegółowo z dokumentacji systemu – błędny schemat może doprowadzić do ugięcia progu i problemów z przesuwaniem skrzydeł.

Równomierne rozłożenie klinów pozwala uniknąć tzw. klawiszowania, czyli naprzemiennego podparcia, gdzie jedna część ramy jest silnie dociśnięta, a inna praktycznie nie ma kontaktu z podłożem. W takich sytuacjach ciężar koncentruje się punktowo, co może prowadzić do odkształceń lub mikropęknięć, a dodatkowo wymusza na pianie montażowej pracę jako element nośny, do czego nie jest przeznaczona.

Ustawianie poziomu i pionu okna na klinach

Montaż okna na klinach odbywa się w określonej kolejności. Najpierw przygotowuje się kliny bazowe w strefie progowej, wyznaczając przewidywany poziom dolnej krawędzi ramy (z uwzględnieniem późniejszego montażu parapetu wewnętrznego i zewnętrznego). Następnie rama – bez skrzydeł lub z wyjętymi skrzydłami – jest wstawiana do ościeża i opierana na klinach. Na tym etapie nie wypełnia się jeszcze szczeliny pianą, a kotwienie ramy odbywa się dopiero po precyzyjnym ustawieniu.

Poziom ustala się w pierwszej kolejności w płaszczyźnie poziomej (dolna belka ramy), korygując wysokości poszczególnych klinów. Gdy próg jest ustawiony, przystępuje się do kontroli pionu boków ramy, przesuwając kliny boczne tak, aby uzyskać równe szczeliny i prawidłowy pion. Kontroluje się też przekątne ramy – mierząc je od narożnika do narożnika – aby upewnić się, czy konstrukcja nie została skrzywiona. Dopiero po ustaleniu zarówno poziomu, jak i pionu można rozpocząć pewne mocowanie ramy do muru.

Istotne jest, by nie „podwieszać” ramy wyłącznie na kotwach czy wkrętach. Kliny muszą faktycznie przenosić ciężar na podłoże. Jeśli po dokręceniu kotew coś się zmienia (rama się skręca, pojawiają się różne przekątne), to znak, że rozkład podparcia na klinach jest nieprawidłowy. W takiej sytuacji konieczna jest korekta: dołożenie lub przemieszczenie klinów, ewentualnie zmiana ich grubości.

Typowe błędy przy stosowaniu klinów montażowych

W praktyce budowlanej powtarza się kilka błędów, które potrafią zniweczyć starannie zaplanowany montaż okien. Jednym z najczęstszych jest pozostawianie klinów regulacyjnych w miejscach, gdzie powinny znajdować się stabilne podkładki nośne. Kliny przesuwne, nachodzące na siebie, nie zawsze mają odpowiednią nośność i długotrwałą stabilność; producent często zaleca ich usunięcie po wypianowaniu i zastąpienie sztywnymi podkładkami.

Drugim błędem jest wbijanie klinów zbyt mocno, co powoduje rozepchnięcie profilu okiennego i jego odkształcenie. Skutki mogą nie być widoczne od razu, ale objawią się np. trudniejszym domykaniem skrzydeł, nierówną szczeliną między skrzydłem a ramą albo pogorszeniem szczelności na wiatr. Kliny powinny stabilizować, a nie „rozszerzać” ramę.

Usuwanie i zastępowanie klinów po zamocowaniu ramy

Po zakotwieniu ramy i skontrolowaniu przekątnych część klinów może zostać usunięta, ale wyłącznie zgodnie ze schematem podparć przewidzianym przez producenta stolarki. W praktyce rozróżnia się punkty podparcia stałego (które pozostają na całym okresie użytkowania) oraz punkty podparcia montażowego (tymczasowe, służące wyłącznie do ustawienia ramy).

Typowy przebieg prac wygląda następująco:

• pozostawienie pod ramą podkładek nośnych w miejscach głównych podpór,
• demontaż klinów, które służyły jedynie do korekt bocznych lub tymczasowego doparcia,
• w razie potrzeby – wymiana klina regulacyjnego na stałą podkładkę o znanej nośności,
• ponowna kontrola pracy skrzydeł po usunięciu nadmiarowych elementów.

Jeżeli po wyjęciu klina rama wyraźnie „osiada” lub zmienia się jej geometria, to znaczy, że dany punkt pełnił rolę istotnej podpory. W takiej sytuacji usuwa się go dopiero po wstawieniu odpowiednio dobranej podkładki stałej lub po korekcie całego schematu podparcia.

Podkładki dystansowe i nośne – co faktycznie przenosi ciężar okna

Różnica między klinami a podkładkami nośnymi

W wielu rozmowach na budowie określenia „kliny” i „podkładki” używane są zamiennie, co rodzi sporo nieporozumień. Tymczasem z technicznego punktu widzenia spełniają one inne funkcje. Klin odpowiada przede wszystkim za ustawienie i zablokowanie ramy na czas montażu, natomiast podkładka nośna jest elementem przejmującym ciężar konstrukcji w sposób trwały.

Podkładki nośne montuje się zazwyczaj pod dolną belką ramy (progiem) oraz pod punktami szczególnie obciążonymi, takimi jak słupki stałe wielodzielnych okien czy miejsca montażu ciężkich okuć. To właśnie te podkładki, a nie piana montażowa, mają przenosić na mur ciężar całego zestawu.

Materiały i standardowe wymiary podkładek

W obrocie występują podkładki z kilku materiałów. Najczęściej stosowane są:

• podkładki z twardego PVC lub PP – odporne na wilgoć i zarysowania, dostępne w wielu grubościach; dobrze współpracują z profilami PVC i aluminium,
• podkładki kompozytowe (np. z domieszką włókien) – o podwyższonej nośności, stosowane przy cięższej stolarce (drzwi tarasowe, fasady),
• podkładki stalowe lub aluminiowe – używane głównie w systemach specjalistycznych, w miejscach o bardzo dużych obciążeniach punktowych.

Podkładki mają zwykle kształt prostokątnych płytek o różnych grubościach, np. 1, 2, 3, 5, 10 mm. Dzięki temu można je układać warstwowo, uzyskując wymaganą wysokość. Kluczowe jest zachowanie pełnego oparcia pod dolną belką ramy – podkładka nie powinna podpierać profilu „punktowo” jedynie na niewielkim fragmencie.

Rozmieszczenie podkładek nośnych pod ramą

Schemat rozmieszczenia podkładek nośnych w dużej mierze pokrywa się z układem klinów opisanym wcześniej, jednak z kilkoma różnicami. Podkładki stałe powinny znajdować się przede wszystkim:

• w pobliżu narożników (z zachowaniem niewielkiego odsunięcia od samego rogu),
• pod każdym słupkiem stałym i miejscem łączenia profili,
• pod progami drzwi balkonowych i tarasowych, często w sposób ciągły lub prawie ciągły,
• w miejscach przewidywanych dużych obciążeń skupionych, np. w strefie zawiasów skrzydeł o dużej masie.

Rozstaw i lokalizację podkładek dobrze jest zweryfikować w dokumentacji technicznej systemu okiennego. Przy dużych oknach przesuwnych HS/HST producenci często wskazują konkretne odległości w centymetrach, a także minimalną szerokość płaszczyzny podparcia. Zbagatelizowanie tych zaleceń skutkuje później problemami z płynnością przesuwu lub deformacją progu.

Podkładki dystansowe przy szybach i skrzydłach

Odrębną grupą są podkładki dystansowe pod szyby, stosowane wewnątrz profilu ramy lub skrzydła. Ich zadaniem jest:

• przeniesienie ciężaru pakietu szybowego na profil w zaplanowanych miejscach,
• zabezpieczenie szkła przed bezpośrednim kontaktem z twardym elementem konstrukcji,
• utrzymanie odpowiedniej pozycji szyby względem uszczelek i okuć.

Podkładki te są zwykle mniejsze, mają określoną twardość i kolor oznaczający grubość. Ustawia się je w konkretnych miejscach zależnie od rodzaju okna (rozwierne, uchylne, przesuwne) i sposobu otwierania skrzydła. Zbyt rzadkie podparcie szyby lub jego przypadkowe rozmieszczenie może prowadzić do pękania szyb albo do przeciążenia narożników skrzydeł.

Najczęstsze błędy przy stosowaniu podkładek

W praktyce powtarzają się trzy typowe problemy. Po pierwsze, opieranie progu wyłącznie na pianie bez pełnowymiarowych podkładek. Piana, nawet wysokiej klasy, ma parametry izolacyjne, a nie konstrukcyjne – po kilku sezonach może zostać ściśnięta, co prowadzi do „opadnięcia” progu i trudności z domykaniem drzwi.

Po drugie, zbyt mała powierzchnia podparcia, np. pojedyncza wąska podkładka pod szerokim, ciężkim progiem. Wówczas obciążenie skupia się na niewielkim fragmencie muru, co sprzyja jego kruszeniu, a w skrajnym wypadku – uszkodzeniu posadzki lub termoizolacji pod progiem.

Po trzecie, mieszanie podkładek o różnej sztywności bez planu. Zastosowanie np. jednej podkładki stalowej i kilku cienkich, miękkich z PVC obok siebie powoduje nierównomierną pracę całego podparcia. Stalowy element przejmuje większość obciążenia, a sąsiednie strefy pozostają praktycznie nieaktywne.

Piana montażowa do okien – parametry, dobór i technika pracy

Rodzaje pian montażowych stosowanych przy oknach

Pod hasłem „piana montażowa do okien” kryje się kilka różnych produktów, które w praktyce mają odmienną charakterystykę. Najczęściej stosuje się:

• piany niskorozprężne – przeznaczone do stolarki, gdzie kluczowe jest ograniczenie sił rozparcia; po utwardzeniu mają stosunkowo małą tendencję do dalszego „puchnięcia”,
• piany średniorozprężne – kompromis między wydajnością a kontrolą rozprężu; używane przy większych szczelinach, pod warunkiem umiejętnego dawkowania,
• piany wysokorozprężne – raczej do wypełniania dużych przestrzeni w budownictwie ogólnym, przy oknach rzadko zalecane ze względu na ryzyko odkształceń ram.

Osobną kategorię stanowią piany zimowe, umożliwiające montaż w niższych temperaturach, oraz piany całoroczne, które mają poszerzony zakres pracy, ale zwykle najlepsze parametry osiągają w temperaturze dodatniej. Piana „do okien i drzwi” powinna mieć wyraźnie wskazane na opakowaniu dopuszczalne zastosowanie w takim złączu.

Kluczowe parametry techniczne pian okiennych

Na etykiecie piany znajduje się szereg danych, które nie zawsze są czytelne dla użytkownika. Najważniejsze z punktu widzenia montażu okien to:

• rozprężność wtórna – informacja, jak bardzo piana zwiększa swoją objętość po wstępnym nałożeniu; im mniejsza wartość, tym bezpieczniej dla geometrii ramy,
• przyczepność do podłoża – deklarowana dla różnych materiałów (beton, cegła, PVC, drewno, aluminium); istotna przy mieszanych podłożach,
• struktura komórkowa i gęstość – wpływają na właściwości termoizolacyjne oraz na podatność na chłonięcie wilgoci,
• stabilność wymiarowa – określa, w jakim stopniu piana zmienia objętość pod wpływem temperatury i wilgotności,
• klasa reakcji na ogień – w typowych sytuacjach mieszkaniowych o drugorzędnym znaczeniu, ale istotna przy niektórych obiektach użyteczności publicznej.

Przy montażu okien szczególnie ważna jest powtarzalność parametrów, a więc stosowanie produktów od sprawdzonego producenta. Zmienianie piany na inną „bo była w promocji” w trakcie jednej inwestycji może spowodować różne zachowanie się poszczególnych złączy w czasie.

Piany pistoletowe a piany wężykowe

Piany do okien dzieli się także ze względu na sposób aplikacji. Piana pistoletowa wymaga zastosowania pistoletu montażowego, ale daje znacznie większą kontrolę nad ilością materiału i kierunkiem strumienia. Umożliwia też przerwy w pracy – prawidłowo oczyszczony pistolet pozwala używać tej samej puszki przez kilka dni.

Piany wężykowe (z dołączoną rurką) są wygodne przy jednorazowych, drobnych pracach. Trudniej jednak kontrolować ich wypływ, co prowadzi do przepełnienia szczeliny. W efekcie rama może zostać niepożądanie dociśnięta lub rozsunięta, a nadmiar piany w wielu miejscach i tak trzeba odciąć i zutylizować.

Przygotowanie ościeża i ramy do pianowania

Przed nałożeniem piany konieczne jest odpowiednie przygotowanie zarówno podłoża, jak i samej ramy. Szczelina powinna być:

• oczyszczona z luźnych fragmentów zaprawy i kurzu (szczotka, odkurzacz),
• wolna od tłustych plam, resztek olejów szalunkowych czy silikonów,
• w razie potrzeby – zagruntowana preparatem poprawiającym przyczepność na bardzo chłonnych podłożach.

Większość pian wymaga także lekkiego zwilżenia podłoża wodą, np. przy użyciu spryskiwacza. Wilgoć inicjuje proces wiązania, a przy zbyt suchym murze piana może tworzyć kruche, słabo związane struktury. Nie należy jednak dopuszczać do pojawienia się „kałuż” w szczelinie – ma to być jedynie równomierne nawilżenie.

Technika aplikacji piany w złączu okiennym

Samo wypełnienie szczeliny wykonuje się po stabilnym zakotwieniu ramy i ponownej kontroli geometrii. Piana nie może służyć do „dociskania” ramy do ściany, lecz jedynie do uszczelnienia i izolacji. W praktyce stosuje się kilka zasad:

• wypełnianie szczeliny stopniowo, z dołu ku górze,
• prowadzenie dyszy tak, aby piana wnikała w głąb złącza, a nie tylko „przykleiła się” do krawędzi,
• pozostawienie niewielkiej przestrzeni na taśmy lub dodatkowe warstwy uszczelnienia, jeżeli przewidziano ciepły montaż,
• unikanie całkowitego „zapchania” złącza przy bardzo wąskich szczelinach – lepiej nanieść cienki, ciągły pas niż wcisnąć zbyt dużą ilość materiału.

Przy większych głębokościach złącza przydatne bywają sznury z pianki PE lub dedykowane wkładki dystansowe, które ograniczają objętość piany i pomagają uzyskać prawidłowy przekrój warstwy izolacyjnej.

Kontrola rozprężania i cięcia nadmiaru piany

Proces rozprężania piany trwa zwykle od kilkunastu minut do kilku godzin, zależnie od produktu i warunków atmosferycznych. W tym czasie nie powinno się regulować kotew ani „pomagać” pianie przez dociśnięcie ramy. Jeżeli po utwardzeniu okaże się, że pewne sektory są wypełnione zbyt intensywnie, nadmiar odcina się ostrym nożem.

Czas przycinania deklarowany jest na opakowaniu – zbyt wczesna ingerencja może spowodować wyrwanie jeszcze nie związanej struktury, a zbyt późna – utrudni cięcie i doprowadzi do powstania poszarpanej powierzchni, trudnej do prawidłowego oklejenia taśmą.

Wpływ temperatury i wilgotności na jakość pianowania

Parametry otoczenia mają bezpośredni wpływ na zachowanie piany. Przy niskich temperaturach proces wiązania zwalnia, a piana może mieć niższą przyczepność i inną strukturę komórkową niż deklarowana w warunkach laboratoryjnych. Z kolei w wysokiej temperaturze przy bardzo suchym powietrzu górna warstwa przypieka się zbyt szybko, podczas gdy głębsze warstwy pozostają jeszcze miękkie.

Z tego względu:

• należy stosować piany zimowe przy montażu w ujemnych temperaturach i trzymać się zakresu z etykiety,
• nie pozostawiać mocno nagrzanych puszek na słońcu – przed użyciem dobrze jest „ustabilizować” ich temperaturę,
• w razie bardzo suchego powietrza zadbać o staranne zwilżenie szczeliny.

Najczęstsze błędy przy stosowaniu piany wokół okien

Przy dobrze dobranej pianie najwięcej problemów powoduje nie sam produkt, lecz sposób użycia. W praktyce powtarza się kilka schematów.

Po pierwsze, przepełnianie szczeliny. Montujący widzi „dziurę”, więc instynktownie chce ją wypełnić „pod korek”. Piana niskorozprężna też pracuje – jeżeli szczelina ma 10 mm, a piana zostanie wciśnięta pod pełnym ciśnieniem, po związaniu wytworzy zbędne siły rozporowe. Skutek to minimalne, ale dokuczliwe przestawienie ramy, utrata luzu montażowego i problemy z okuciami.

Po drugie, nakładanie piany na niestabilne podparcie. Jeżeli rama „pływa” na niedokręconych kotwach albo kliny nie są poprawnie ustawione, pianowanie tylko utrwali błędne położenie. Po kilku godzinach nie ma już możliwości korekty bez wycinania znacznej ilości materiału.

Po trzecie, brak ciągłości warstwy. Zdarza się, że piana zostaje położona punktowo – tylko tam, gdzie łatwo sięgnąć dyszą. W efekcie powstają mostki powietrzne i nowe drogi ucieczki ciepła. Od strony zewnętrznej może się to objawiać parowaniem szyb przy krawędzi, a nawet lokalnym przemarzaniem ościeża.

Czwarty, częsty problem to praca na brudnym albo zakurzonym podłożu. Piana przyklei się do pyłu, nie do muru. Przy niewielkich przemieszczeniach ramy tworzy się szczelina, której nie widać od razu, ale po paru sezonach zaczynają się zawilgocenia i przewiewy.

Uszczelnienie warstwowe: rola piany między taśmami

W rozwiązaniach warstwowych piana pełni funkcję rdzenia izolacyjnego. Nie jest warstwą zewnętrzną ani wewnętrzną. Od strony zewnętrznej zabezpiecza się ją zwykle taśmą paroprzepuszczalną, a od wewnątrz paroszczelną. Taki układ pozwala parze wodnej „wychodzić” na zewnątrz, ale ogranicza jej napływ z pomieszczenia do złącza.

W takim schemacie piana nie musi być wodoszczelna ani odporna na promieniowanie UV, lecz musi mieć stabilny kształt i przewidywalną strukturę porów. Jeżeli piana jest zbyt krucha lub zbyt mocno się kurczy, taśmy przejmują ruchy i mogą się odspoić. Jeżeli piana „wypycha” taśmę, powstają fałdy i nieszczelności.

Przy montażu warstwowym warto układać pianę z lekkim cofnięciem względem lica muru, tak aby miejsce na taśmę pozostało wolne. W innym układzie wykonawca musi nadmiar materiału wycinać, a każde cięcie to ryzyko uszkodzenia struktury i powstania szczelin kapilarnych, którymi woda może migrować w głąb muru.

Naprawy piany w istniejących złączach okiennych

Przy modernizacji stolarki często pojawia się pytanie, czy można „podpompować” starą pianę, dopuszczając nowy materiał w szczelinę. Co do zasady, jeżeli stara piana jest odspojona, krucha lub zamoknięta, trzeba ją usunąć mechanicznie, przynajmniej w dostępnych fragmentach. Dołożenie świeżej piany na zniszczoną warstwę tylko na chwilę poprawi odczucie szczelności, ale nie przywróci stabilności złącza.

W praktyce wykonuje się więc:

• wycięcie dostępnej części piany nożem lub dłutem,
• oczyszczenie i odkurzenie szczeliny,
• lokalne uzupełnienie pianką o zbliżonych parametrach,
• uszczelnienie złącza od wewnątrz elastyczną masą lub taśmą, jeżeli pierwotnie ich nie było.

Jeżeli w trakcie naprawy okaże się, że rama „siada” po usunięciu piany, oznacza to, że ciężar został błędnie przeniesiony na warstwę izolacji. W takiej sytuacji sama wymiana piany nie wystarczy – konieczne jest wprowadzenie właściwych podkładek nośnych i ponowne ustawienie ramy, co bywa już poważniejszą ingerencją.

Taśmy do montażu okien – rodzaje i ich zadania w złączu

Podział taśm montażowych według funkcji

W nowoczesnym montażu okien taśmy tworzą z pianą system uszczelnienia warstwowego. Z grubsza można wyróżnić trzy grupy produktów, które zwykle współpracują w jednym złączu:

• taśmy paroszczelne (wewnętrzne) – ograniczają przenikanie pary wodnej z pomieszczenia w głąb warstwy piany i ościeża,
• taśmy paroprzepuszczalne (zewnętrzne) – uszczelniają złącze od warunków atmosferycznych, jednocześnie umożliwiając „wysychanie” wnętrza złącza,
• taśmy rozprężne (wielofunkcyjne) – są sprasowanym, impregnowanym pasem pianki, który po wklejeniu rozszerza się, uszczelniając szczelinę bez udziału piany montażowej.

Dobór konkretnego rozwiązania zależy od systemu okiennego, sposobu osadzenia (w licu muru, w warstwie ocieplenia, w konsolach) oraz założeń projektowych dotyczących szczelności budynku.

Taśmy paroszczelne do wnętrza – gdzie i jak je układać

Taśma paroszczelna ma za zadanie stworzyć ciągłą, szczelną barierę powietrzną od strony pomieszczenia. W praktyce układa się ją na styku ościeżnicy z ościeżem lub z warstwą wykończeniową (np. z płytą g-k). Kluczowe jest, aby nie tworzyła „łat” – pojedynczych, niepołączonych odcinków.

Najczęściej stosuje się rozwiązania:

• z jednostronną warstwą klejącą – przyklejaną do ramy, a następnie do muru,
• z dwustronnym klejem – pozwalającym mocniej docisnąć taśmę i skorygować jej położenie.

Przy narożnikach taśmy nie wolno przecinać „na styk”. Zdecydowanie bezpieczniejsze jest wykonanie zakładów – jeden fragment zachodzi na drugi, tworząc swego rodzaju „ramkę”. W ten sposób unika się mikroszczelin, które po otynkowaniu byłyby praktycznie nienaprawialne.

Problemem w praktyce bywa kolejność prac. Jeżeli ekipa tynkarska wchodzi zbyt szybko i nie jest poinformowana o obecności taśm, zdarza się ich przecięcie lub częściowe zerwanie. Rozsądne jest więc uzgodnienie z wykonawcami wykończenia, w których miejscach taśma ma pozostać widoczna do czasu zakończenia montażu parapetów i ościeży.

Taśmy paroprzepuszczalne na zewnątrz – ochrona przed wodą i wiatrem

Od strony elewacji taśmy mają przede wszystkim zatrzymać wodę opadową i podmuchy wiatru. Jednocześnie ich struktura musi umożliwiać dyfuzję pary na zewnątrz. W specyfikacji takich taśm podaje się zwykle wartość sd – równoważnej grubości warstwy powietrza. Im niższe sd, tym większa przepuszczalność pary.

Układając taśmę zewnętrzną, zwraca się uwagę na kilka kwestii:

• taśma nie może pracować „na załamaniach” bez podparcia – ostry kant muru lub profilu aluminiowego może ją z czasem przeciąć,
• przejścia przez kotwy, konsolę czy wkręty muszą być doszczelnione, np. małymi wycinkami tej samej taśmy lub dedykowanymi mankietami,
• trzeba zachować kompatybilność z planowanym systemem ocieplenia (ETICS) – nie każda taśma dobrze wiąże z konkretnym klejem czy tynkiem.

W praktyce częstym błędem jest pozostawienie taśmy na słońcu przez wiele miesięcy w trakcie opóźniającej się elewacji. Niektóre produkty są odporne na UV tylko przez ograniczony czas. Po jego przekroczeniu materiał kredowieje, traci elastyczność i przestaje spełniać swoją funkcję, choć z daleka „wygląda” na cały.

Taśmy rozprężne – alternatywa dla piany

Taśmy rozprężne stanowią rozwiązanie, w którym szczelina wokół ramy jest uszczelniana bez klasycznej piany PU. Fabrycznie sprasowana pianka jest impregnowana, zwinięta w rolkę i wyposażona w pasek kleju. Po przyklejeniu do ramy wzdłuż obwodu i osadzeniu jej w ościeżu taśma stopniowo się rozszerza, dopasowując do nierówności.

Producenci podają dla takich taśm zakres szerokości szczeliny, w którym materiał pracuje prawidłowo. Jeżeli szczelina będzie zbyt wąska, taśma nie rozwinie pełnych właściwości izolacyjnych; przy zbyt szerokiej – może nie doszczelnić całości obwodu.

Do zalet takiego rozwiązania zalicza się:

• brak wtórnego rozprężania klasycznej piany i związanych z tym odkształceń ram,
• jednorodny, elastyczny materiał na całym obwodzie,
• łatwiejszą kontrolę procesu – widać, czy szczelina jest wypełniona.

Wadą bywa natomiast wyższy koszt jednostkowy oraz większa wrażliwość na prawidłowy dobór szerokości taśmy. W praktyce stosuje się je często w budynkach o podwyższonych wymaganiach energetycznych lub tam, gdzie inwestor oczekuje bardzo powtarzalnego, przewidywalnego efektu. Zdarza się też rozwiązanie mieszane – taśma rozprężna w newralgicznych strefach, np. w górnej części ramy, a klasyczna piana po bokach.

Dobór taśm do konkretnego systemu montażowego

Nie każda taśma dobrze współpracuje z każdym podłożem i każdym systemem profili. Część producentów stolarki ma własne, przebadane zestawy taśm, konsol i kotew, które gwarantują odpowiednie parametry złącza. W takim wariancie stosowanie „zamienników” tylko dlatego, że są pod ręką, jest obarczone ryzykiem, że deklarowane parametry nie będą dotrzymane.

Przy doborze taśmy dobrze jest zwrócić uwagę na:

• deklarowaną przyczepność do PVC, drewna lub aluminium,
• kompatybilność z podłożami mineralnymi (beton komórkowy, cegła dziurawka, monolit),
• dopuszczalny zakres temperatur montażu,
• czas odporności na UV przed zakryciem warstwą wykończeniową.

W praktyce wielu wykonawców wypracowuje swój „zestaw”, którego używa stale. Z punktu widzenia powtarzalności efektu jest to podejście rozsądne, o ile dany zestaw został rzetelnie dobrany i sprawdzony w różnych układach muru i ocieplenia.

Praktyczny zestaw narzędzi do montażu okien – co powinno być pod ręką

Narzędzia pomiarowe i kontrolne

Nawet najlepsze kliny, podkładki, piany i taśmy nie zrekompensują braku podstawowych narzędzi pomiarowych. Standardowy zestaw obejmuje co najmniej:

• poziomnicę o długości dopasowanej do szerokości typowego okna,
• miarę zwijaną lub dalmierz laserowy do weryfikacji wymiarów ościeży,
• kątownik lub funkcję pomiaru kątów do sprawdzenia przekątnych,
• klin pomiarowy albo szczelinomierz do kontroli szerokości szczeliny montażowej.

W wersji bardziej zaawansowanej stosuje się też poziomice laserowe, które znacznie przyspieszają ustawianie kilku okien w jednej linii oraz ułatwiają koordynację z wysokością parapetów wewnętrznych i zewnętrznych.

Narzędzia do przygotowania ościeża

Podłoże pod ramę i warstwy uszczelnienia powinno być równe, nośne i oczyszczone. Aby to osiągnąć, korzysta się z:

• młotka i dłuta lub młotowiertarki z odpowiednią końcówką do usunięcia luźnych fragmentów zaprawy,
• szlifierki z tarczą diamentową lub papierem ściernym do zeszlifowania większych nierówności,
• szczotki drucianej i szczotki ręcznej do oczyszczenia powierzchni,
• odkurzacza przemysłowego, który usuwa pył ze szczeliny (szczególnie istotne przy pianie i taśmach klejonych).

W niektórych sytuacjach konieczne jest wyrównanie ościeża zaprawą wyrównującą na dzień lub dwa przed montażem. Wówczas kwestia doboru klinów, piany i taśm jest wtórna wobec podstawowego wymogu: rama musi spocząć na stabilnym, równym podłożu.

Narzędzia do kotwienia ramy i pracy z podkładkami

Do trwałego mocowania stolarki, oprócz samych łączników, potrzebne są odpowiednie narzędzia:

• wiertarka lub młotowiertarka z kompletem wierteł do betonu i metalu,
• wkrętarka o regulowanym momencie obrotowym, by nie przekręcić wkrętów w profilu,

Opracowano na podstawie

• PN-EN 14351-1+A2:2016-10 Okna i drzwi – Norma wyrobu, właściwości eksploatacyjne. Polski Komitet Normalizacyjny (2016) – Wymagania dla okien i drzwi, odniesienie do montażu i parametrów użytkowych
• Instrukcja ITB nr 421/2017 Montaż okien i drzwi balkonowych w warstwie ocieplenia. Instytut Techniki Budowlanej (2017) – Zasady montażu, podparcia ram, stosowania pian, taśm i kotew
• Richtlinie zur Montage von Fenstern und Haustüren. RAL Gütegemeinschaft Fenster, Fassaden und Haustüren – Niemieckie wytyczne montażu okien, uszczelnienia, kliny i podkładki
• Okna i drzwi balkonowe – poradnik projektanta i wykonawcy. Murator – Praktyczne zalecenia doboru narzędzi, akcesoriów i technik montażu
